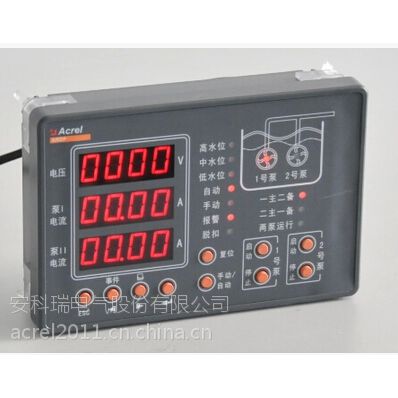

1 概述

    ARDP智能水泵控制器适用于低压系统，作为低压电动机馈线终端的保护、监测和控制的***智能化综合装置。本产品集测量、保护、控制、总线通讯为一体，取代了原有用分列元件配置的各种保护继电器、电测仪表、转换开关、按钮及信号指示灯，集成了多种控制方式为一体。同时还提供了操作次数、运行时间、跳闸事件等重要管理信息的记录，总线通信功能可以同网络上的服务器或工作站进行数据交换，是工厂自动化和楼宇智能化的理想选择。

2 智能水泵控制器

    采用交流采样测量方法测量变化的电压/电流值。使用3.2KHz的速率采样每一相的所有数据，在周期内进行积分运算，通过计算得到均方根值。集成了各类保护和控制功能，可广泛应用于深井泵、潜水泵、离心泵、排污泵、管道泵、增压泵、多级泵等。

2.1 产品特点

   ◆三相电压两路三相电流回路交流采样，真有效值计算

   ◆水位检测支持浮球式液位检测器、干簧式液位检测器、液位变送器

   ◆手动/自动模式切换：一台水泵手动/自动运行、两台水泵手动/自动运行（一主二备、二主一备、两泵运行（交替互备）)、两台水泵（独立）手动/自动运行

   ◆高水位控制：中水位一台水泵运行，高水位两台水泵同时运行。

   ◆集成2个独立的定时器，具有定时启泵功能。

   ◆集成上位机软件，方便设置调试

   ◆AC/DC电源供给

2.2 保护功能

   ◆过压/欠压保护

   ◆相序保护

   ◆启动超时保护

   ◆过载/欠载（干转）保护

   ◆断相保护

   ◆接地保护

   ◆堵转/阻塞保护

   ◆短路保护

   ◆不平衡保护

   ◆外部故障保护

2.3 相关标准

   ●GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验

   ●GB/T17626.5-2006浪涌（冲击）抗扰度试验

3 产品型号及规格

表1

注：控制器测量允许8倍过载，即100A规格可以测量电流为800A，电流输入信号为100A/20mA。

表2

注：1、需另外单独采购单相或三相（一体式）互感器与控制器配套使用，互感器规格为100A/20mA。

    2、当选购了SR功能后，控制器支持2个带时间设定的控制输出(此时间出厂前设定或选购C功能，由上位机软件设定)。

    3、可选购浮球式液位传感器、干簧式液位传感器、液位变送器、漏水保护继电器。

4 技术指标

表3

5.2电流互感器安装尺寸图（单位：mm)

  ●三相电流互感器安装尺寸图（单位：mm)

 ●单相电流互感器安装尺寸图（单位：mm)

6 两台水泵直接起动接线图

    1、水位信号可选择1（浮球）水位开关、2水位开关、3水位开关、水位变送器，对池径小，启停液位差大的可选择2水位开关，接入高水位和低水位输入端子(信号要求：高水位时和低水位时闭合信号)。

    2、当水位信号选择为1（浮球）水位开关，给水应用时主要检测高水位信号（即高水位闭合），可以将低水位闭合接入低水位输入端子，当两灯均亮则说明浮球传感器损坏。排水应用时主要检测低水位信号（即低水位闭合），可以将高水位闭合接入高水位输入端子，当两灯均亮则说明浮球传感器损坏。

    3、当采用干簧管液位开关时，采用三个常开干簧管，分别接入高水位、中水位、低水位端子。两台水泵排水自动工作时，当控制器检测中水位时一台水泵自动启动，当检测到有高水位信号时，***台水泵自动启动，当检测到低水位时，两台水泵均停止。供水应用时控制逻辑相反。

    4、当压力控制用于供水应用时，将浮球低水位闭合信号接入低水位端子，用于水池空检测。

    5、默认液位变送器为两线制的（+15V输出和4-20mA输入），如为其它信号，则订购时需特殊注明。两台水泵自动模式，一位控制高度时一台水泵启动工作、二位控制高度时两台水泵同时启动工作。

7 液位排水应用举例

启动条件：一台水泵时，液位高于高水位点。两台水泵，排水泵模式（一主二备、 二主一备、两泵运行）且水位信号为3水位开关时，液位高于中水位点时一台水泵启动，液位高于高水位点时，***台水泵启动。

停机条件：液位低于低水位点。

注：排水两泵工作模式时，采用两路液位信号，可以独立控制两台水泵。
