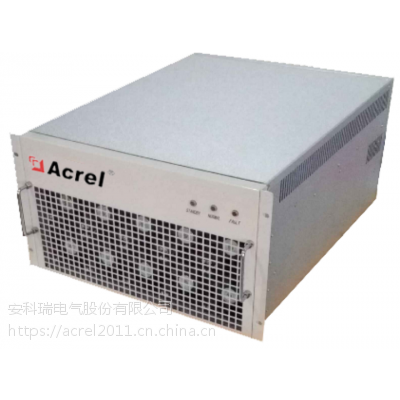

| 加工定制：是 | 品牌：安科瑞电气 | 型号：ANSVG-S-G 100/C |
| 测量范围：电议 | 尺寸：电议mm | 电池种类：交流 |
| 测量精度：0.5 | 电源电压：220V | 用途：无功补偿 |
| 规格：电议 |
模块工作原理
智慧型动态无功补偿装置是一种用于动态补偿无功的新型电力电子装置。
智慧型动态无功补偿装置的基本原理是加入了智能控制器来控制 SVG 模块和 LC 模块投切，用 SVG 模块的
快速响应、***补偿的特性来弥补 LC 模块响应速度慢、分级补偿的缺点；SVG 模块补偿原理如图 2-10 所示：检
测补偿对象的电压和电流，经指令电流运算电路计算得出补偿电流的指令信号，该信号经补偿电流发生电路放大，
得出补偿电流，然后通过控制器控制 SVG 模块先行投入补偿，随后投入 LC 模块，***调节 SVG 模块输出电流
以满足无功需求使功率因数达到设定值。
型号说明
产品特点
1) 补偿方式灵活；
2) 解决因无功引起的三相不平衡；
3) 线性补偿；
4) 具有人性化的人机交互界面，实时显示系统的电能质量信息（电压/电流波形、有功功率、无功
功率、视在功率、功率因数、谐波等），操作简单，可以远控，也可以本控。
5) 模块化散热风机采用独特的控制方式，实现无极调速，随着设备的容量输出，散热风机会自动
调整风机转速，低噪音、低功耗。
模块技术指标
工作温度：-10℃～+45℃；
存储温度：-20℃～+60℃；
海拔高度：≤1000m，1000m以上按GB/T 3859.2降容使用；
相对湿度：5%-95%，无凝露；
补偿方式：线性无功补偿；
补偿效果：功率因数可达0.99，可补偿感性无功、容性无功；
响应时间：10ms；
过载保护：自动限制到额定电流输出；
有功损耗：<4%额定功率模块；
工作模式：自动或手动；
通讯接口：远程RS485/RS232/以太网通讯功能可选，上位机通讯软件可选；
扩展能力：同型号直接并机；
噪 音：≤65dB;
电网电压：400(1±20%)V；
电网频率：50Hz±2%
重 量：50kg
防护等级：IP20
操作显示：液晶监控面板；运行参数设置；触摸按键操作；基本电能参数显示。
外形尺寸
