| 是否进口：否 | 加工定制：否 | 品牌：安科瑞 |
| 型号：AAFD-40 |

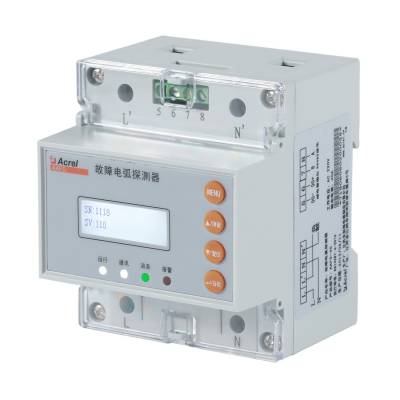

1 概述
故障电弧探测器（以下简称探测器）对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行***检测，当检测到线路中存在引起火灾的故障电弧时，可以进行现场的声光报警，并将报警信息传输给上端监控设备，以实现预警火灾发生的目的。
故障电弧探测器适用于工业与民用建筑中10KW及其以下的电气线路，其保护线路长度不宜大于100米。
产品遵循国标GB 14287.4-2014，可适用于养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐场所等。
2 产品型号
3 技术参数
项目 | 指标 | |
型号 | AAFD-40 | |
辅助电源 | 额定电压 | AC 220V |
功耗 | 正常监视状态≤5W | |
监控报警 | 故障电弧报警，用于工业与民用建筑中10KW及其以下的负载 | |
输入电压 | 额定值：AC 400V | |
输入电流 | 额定值：AC 40A及以下 | |
开关量输出 | 一路无源常开触点，触点容量AC220V/1A，DC30V/1A | |
通讯 | 485通讯：Modbus-RTU协议 | |
事件记录 | 20条报警和开关记录 | |
安装方式 | 35mm导轨式安装 | |
使用环境 | 工作温度：-10℃~+55℃；相对湿度：≤95%不结露 | |
储存温度范围 | -20℃～+70℃ | |
显示 | 128*32 LCD液晶显示 | |
环境 | 工作温度：-10℃～+55℃；储存温度：-20℃～+70℃ 相对湿度：5％～95％不结露；海拔高度：≤2500 m | |
4 安装与接线
1 外形及安装尺寸（单位 mm）
2 现场安装
5 功能应用
1 故障电弧检测
故障电弧探测器对接入线路中的故障电弧（包括故障并联电弧、故障串联电弧）进行***检测，当检测到线路中存在引起火灾的故障电弧时，发出声光报警信号。
出厂默认电流保护设定值为3.***，联动DO开关打开,半周波13个，灵敏度8。
2 自检功能
探测器具备自检功能，在主界面下长按 /自检键，系统将进入自检状态，查看设备是否完好。
3 消音功能
在报警状态下，长按消音键，探测器报警声音消除。
4 报警复位（解除报警）
当发生报警时，可通过长按复位解除报警；如果在进行复位操作后未排除报警故障，探测器将再次进入故障报警状态。
5 集中监控
集中监控计算机通过RS485，接受现场采集信号，发出报警信号及控制指令。采用Modbus-RTU 协议通讯，通讯距离为500米，同一链路可监控32台探测器。
6 通讯协议
该探测器使用Modbus-RTU通讯协议，Modbus协议详细定义了校验码、数据序列等，这些都是特定数据交换的必要内容。Modbus协议在一根通讯线上使用主从应答式连接（半双工），这意味着在一根单独的通讯线上信号沿着相反的两个方向传输。首先，主计算机的信号寻址到一台的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机。
Modbus协议只允许在主机（PC等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而***于响应到达本机的查询信号。（默认通信设置值：地址为0001，波特率为9600）
