1. 概述

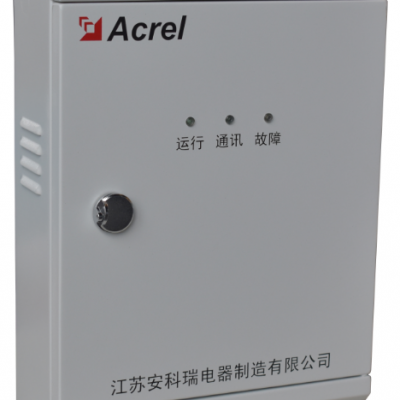

AF-QYFJ-100W型区域分机是监控系统的局部控制装置，可对局部分区内的监控终端实行有效监控，并将监控终端的信息反馈给监控主机，延长了监控主机的通信距离，扩展了监控终端的数量。
2. 产品特性
2.1 监控功能
区域分机可监控局部分区内的监控终端信息，并反馈给监控主机。
2.2 容量扩展
可通过区域分机延长供电和通讯距离，增加监控终端的监测容量。
3. 主要技术参数
表1
参数 型号 | AF-QYFJ-100W |
输入电源 | AC220V±15% 50Hz |
输入功率 | 100W |
输出电压 | DC24V |
输出电流 | 4.*** |
容量 | 二总线回路容量≤64点 |
总线通讯方式 | 上行CAN总线、下行二总线 |
显示方式 | LED指示 |
电源线 | NH-BV-3×2.5mm? |
通讯线 | NH-RVSP-2×2.5mm? |
通讯距离 | ≤500m |
外形尺寸 | 360*270*110（H*W*D）mm |
环境温度 | -10℃~+55℃ |
相对湿度 | ≤95%RH |
海拔高度 | ＜2500m |
防护等级 | IP30 |
安装方式 | 壁挂 |
4. 面板元件布置及功能说明
5. 外形尺寸及接线端子图
6. 安装与调试
6.1.环境
区域分机应安装在干燥、清洁、远离热源和强电磁场的地方。采用壁挂安装的方式，优先安装在强电竖井内。
6.2接线
按照系统施工规范安装区域分机和敷设通讯线缆，区域分机的接线端子排也装于区域分机的内部，端子排各端子的定义如表2所示。
表2 区域分机接线端子功能对照表
型号 端子序号 | AF-QYFJ-100W |
1 | CAN总线接线端子H |
2 | CAN总线接线端子L |
3 | 二总线接线端子ABUS+ |
4 | 二总线接线端子ABUS- |
备注：
① 通讯总线接线端子为外接通讯总线接线端子；
② 外接通讯总线须采用屏蔽双绞线；
③ 区域分机的保护接地端子要妥善接地；
④ 为***通讯质量，敷设二总线通讯线缆时，建议采用规格为NH-RVSP-2×2.5 mm?的线缆。敷设CAN总线通讯线缆时，建议采用规格为NH-RVSP-2×1.5 mm?的线缆。
6.3设备安装
6.3.1安装方式
监控系统为壁挂式安装，用膨胀螺钉将主机四个安装脚固定。膨胀螺钉的安装使用方法：
1. 确定膨胀螺钉安装的具体位置，把膨胀螺钉打到墙面上的安装孔一定距离后用锤子将膨胀钉打入孔中6～7mm，之后用扳手拧紧膨胀螺栓上的螺母,螺栓往外走,而外面的金属套却不动。于是螺栓底下的大头就把金属套涨开,使其涨满整个孔。此时膨胀螺栓就抽不出来了；
2. 打好4个孔后，将监控系统对应挂于膨胀螺钉上，然后用配套的螺母固定，并使其牢固不可移动，此时便已经安装好了，且手动不可拆卸。
6.3.2设备尺寸
AF-QYFJ-100W型区域分机的外形尺寸为：360*270*110（H*L*W）mm，安装尺寸为295×200（H*W）。
6.4单机调试
区域分机初步安装完成后，检查内部的各部件安装是否牢固，紧固件是否有松动现象，各连线、接插件连接是否可靠。初步检查完成后，进行以下项目的功能检查。
● 检查上下级通讯是否正常；
● 检查指示灯工作是否正常；
