| 是否进口：否 | 加工定制：否 | 品牌：ACREL |
| 型号：A200FP 系列 |
1. 产品概述
应急照明集中电源（以下简称“集中电源”）是安装在建筑物内的备用集中式集中电源装置。集中电源可以为消防标志灯、照明灯供电，***消防应急照明和疏散指示系统正常工作。
2. 技术参数
产品型号 | A-D-0.3KVA-A200FP | A-D-0.5KVA-A200FP | A-D-0.65KVA-A200FP |
输入电源 | AC220V（85%~110%）50Hz | ||
输出电源 | DC36V | ||
输出功率 | 300W | 500W | 650W |
二总线回路 容量 | 8*60=480 点 | ||
备电容量 | 阀控密封式铅酸蓄电池，容量 12V/24Ah，3 节 | 阀控密封式铅酸蓄电池，容量 12V/38Ah，3 节 | 阀控密封式铅酸蓄电池，容量 12V/4***h，3 节 |
显示功能 | 点阵液晶显示 | ||
应急时间 | 应急时间 90min，切换时间≤5s | ||
通讯总线 | 上行 CAN 总线，下行二总线 | ||
通讯距离 | ≤300m | ||
外形尺寸 | 750*600*280（H*W*D）mm | ||
环境温度 | -10℃~+55℃ | ||
相对湿度 | ≤95%RH | ||
海拔高度 | ＜2500m | ||
防护等级 | IP33 | ||
安装方式 | 壁挂 | ||

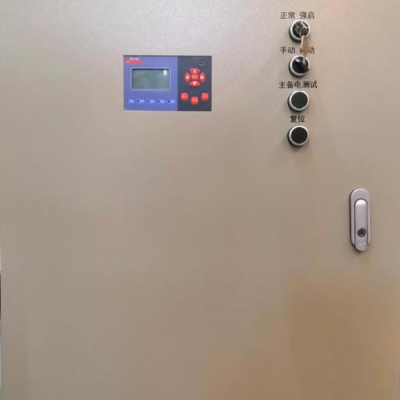

3. 面板元件布置及功能说明
图 1
消音 按键：用于消除应急/故障声信号；
确认 按键：用于菜单项目的选择确认，及进入下一级菜单，或者用于显示当前故障； 取消 按键：用于返回上一级或在主界面查看其他信息；
菜单 按键：进入“系统菜单”界面；
上翻、下翻按键：用于当前页面的上下翻页、数字加减； 左翻、右翻按键：用于当前页面的左右翻页、光标的移位；
故障指示灯（黄色）：当集中电源自身发生主电故障、备电故障、通讯故障、充电器故障和输出回路开路，以及在应急状态下的电池低压故障、过放电故障等指示灯点亮；
充电指示灯（红色）：当集中电源的备用电池处于充电状态时，指示灯点亮；主电指示灯（绿色）：当集中电源主电供电正常时，指示灯点亮；
应急指示灯（红色）：当系统处于应急启动状态时，指示灯点亮；消音指示灯（绿色）：当集中电源处于消音状态时，指示灯点亮；
正常/强启旋钮：插入钥匙可设置非强制状态或强制应急启动，正常应处于非强制状态；
手动/自动旋钮：可设置为手动启动应急状态或自动应急状态，正常应处于自动状态；
复位 按钮：自动、手动、强制应急时不能恢复正常，自动、手动、强制应急之外的应急状态恢复正常； 主备电测试按钮：用于测试主备电供电状态（系统处于正常状态时）。
4 外形尺寸
集中电源的外形尺寸为：750(H) *600(W) *280(D)mm，如图 2 所示。开孔尺寸：790(H) *542(W)mm。
图 2
