| 是否进口：否 | 加工定制：否 | 品牌：ACREL |

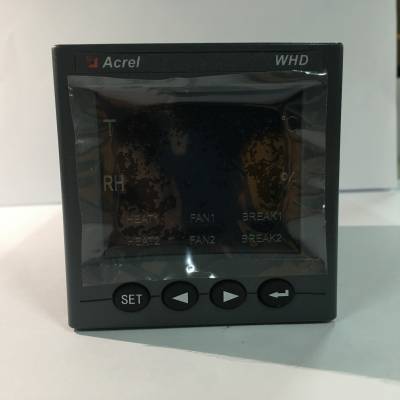

| 型号：WHD72 |
1 概述
温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度调节控制。可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。
产品符合国标GB/T15309-1994。
2 工作原理
温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：
传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。
3 型号说明
注:
(1) WHD48，WHD72、WHD2OR，WHD46分别最多可接1，2，3路温湿度传感器；
(2) 每一路传感器对应二个控制输出接点（无源），分别接加热器和风扇，加热器用于升温或去湿，风扇用于降温；
(3) WHD46的辅助功能有：RS485通讯功能、报警输出功能、变送功能，只能三者选一；
WHD48的辅助功能有：RS485通讯功能；
WHD72的辅助功能有：报警输出功能、RS485通讯功能、变 送功能，后两者只能选一；
WHD2OR的辅助功能有：RS485通讯功能、报警输出功能，二者可同时选择；
“-C”表示通讯，“-J”表示报警，“-M”表示变送；
(4) 传感器与控制器之间的连接线必须使用四芯屏蔽线，长度不得超过20米。
4 技术参数
技术参数 | 指标 | |||
测量范围 | 温度 | -40.0℃～99.9℃ | ||
湿度 | 0%RH～***RH | |||
精度 | 温度 | ±1℃ | ||
湿度 | ±5%RH | |||
变送输出 | DC 4～20mA或DC 0～20mA | |||
控制参数 设定范围 | 加热升温 | -40.0℃～40.0℃ | ||
鼓风降温 | 0.0℃～99.9℃ | |||
湿度控制 | 20%RH～90%RH | |||
输出触点容量 | ***/AC250V | |||
回滞量 | 5 | |||
通讯接口 | RS485,MODBUS(RTU)协议 | |||
辅助电源 | 电压 | AC 85～265V DC 100～350V | ||
功耗 | 基本功耗(≤0.8w)+继电器功耗(每路≤0.7w) | |||
绝缘电阻 | ≥100MΩ | |||
工频电压 | 电源与外壳可触及金属件/电源与其它端子组2kV/1min(AC,RMS) | |||
平均无故障工作时间 | ≥50000小时(hour) | |||
工作环境 （控制器） | 温度 | -20℃～+60℃ | ||
湿度 | ≤95%RH，不结露，无腐蚀性气体 | |||
海拔 | ≤2500米（m） | |||
注：回滞量：温湿度控制过程中，执行部件（加热器或风扇）启动工作时的温度或湿度值与停止工作时的温度或湿度值之差称为回滞量。
