| 是否进口：否 | 加工定制：否 | 品牌：ACREL |
| 型号：AGF-T |
1 概述

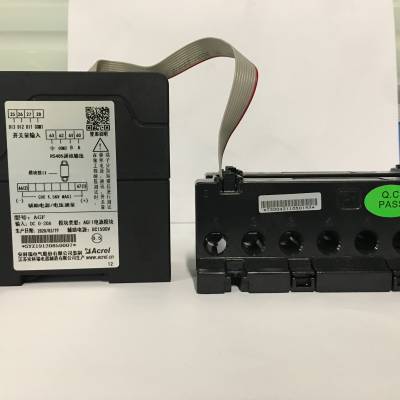

AGF-T 穿孔式光伏汇流采集装置是专门应用于智能光伏汇流箱，用于监测光电池阵列中电池板运行状态，组串电流测量，汇流箱中防雷器状态采集、直流断路器状态采集、装置带有 RS485 接口可以把测量和采集到的数据和设备状态上传。
2 产品命名
3产品特点
◆ 一次电流采用穿孔方式接入，安装方便，安全性高
◆ 测量元件采用霍尔传感器，隔离测量电流 20A
◆ 电压测量功能可测量母线电压 DC 1500V
◆ 具有数码管显示，适合宽温、室外环境查询及调试操作
◆ 具有内部测温功能，实时测量汇流箱内温度
◆ 标配 RS485 通讯接口
◆ 多种供电方式可选择
◆ 兼容导轨安装和底板固定安装方式，体积小巧，节省箱体空间
◆ 直流母线电压输入回路内置直流 1kV 熔断器保护
4 产品功能
◆ 光伏电池串开路报警，可以配合组串电压进行综合判断
◆ 带 3 路开关量状态监测，用于采集直流断路器、防雷器等输出空接点状态
◆ RS485 接口，Modbus RTU 通讯协议，通讯地址、波特率、数据方式都可自由设定
◆ 可配中文液晶显示模块，方便参数设定和数据查询
5 技术参数
产品型号 | AGF-M4T | AGF-M8T | AGF-M12T | AGF-M16T | AGF-M20T | AGF-M24T |
输入路数 | 4 路 | 8 路 | 12 路 | 16 路 | 20 路 | 24 路 |
额定电流 | DC 0~20A | |||||
反应时间 | 1s | |||||
测量精度 | 0.5 级 | |||||
温度系数 | 400ppm | |||||
RS485 通讯 | RS485/ModBus-RTU 协议，4800/9600/19200/38400bps | |||||
附加功能 | ||||||
开关量输入 | 3 路输入（光耦或干接点方式） | |||||
通用技术参数 | ||||||
温度/湿度 | 工作温度:-35~+65℃，湿度 95%，无凝露、无腐蚀性气体场所 *显示模块工作温度:-20~+70℃ | |||||
测温功能 | 可测量内部箱体温度（-20℃～100℃） | |||||
海拔 | ≤3000m | |||||
绝缘电阻 | ≥100MΩ | |||||
工频耐压 | *电源//通讯//开关量输入//光电池电压输入--AC 2.2kV/1min (辅助电源为 DC1500V 时，电源、光电池输入与其它回路耐压为 AC2.7kV) 电流输入//电源、光电池电压、通讯、开关量—AC3.5kV/1min | |||||
电磁兼容 | GB_T 17626.2-2006；静电放电抗扰度试验 等级 3，空气放电 8kV，接触放电 6 kV | |||||
GB_T 17626.4-2008；电快速瞬变脉冲群抗扰度试验 等级 4，共模 4 kV，差模 2 kV | ||||||
GB_T 17626.5-2008；浪涌(冲击)抗扰度试验 等级 4，共模 4 kV，差模 2 kV | ||||||
GB_T 17626.8-2006；工频磁场抗扰度试验 等级 4 | ||||||
