| 是否进口：否 | 加工定制：否 | 品牌：ACREL |

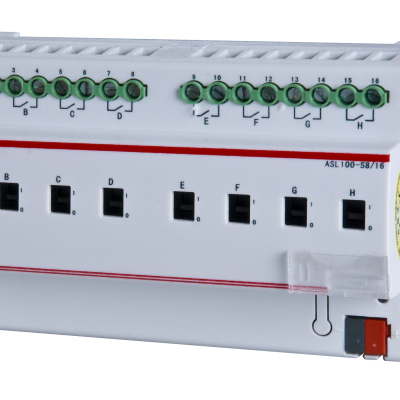

| 型号： ASL100-S8/16 |
1. 概述
ASL100系列开关驱动器(以下简称模块)，是Acrel-bus智能照明控制系统输出控制模块。该驱动器和其他模块（诸如智能面板、干接点等）连接到一起，组成一套完整的控制系统，实现大型公建、楼宇照明系统的智能控制。
该驱动模块采用**的单片机技术，是具有高稳定性、高可靠性的智能控制模块，产品符合标准GB-T20965-2013《控制网络HBES技术规范_住宅和楼宇控制系统》的规定。该模块在通信端使用总线电源提供30V的直流电压用于模块供电和系统的通信，在输出端通过继电器控制回路的通断，同时可以检测回路电流，通过参数设置，实现故障报警、*载检测等功能。
2. 产品型号
3. 技术参数
供电特性 | KNX总线供电 | DC21…30V |
供电电流 | <12mA | |
功耗 | <360mW | |
负载电流 | <16A | |
外部连接 | KNX-TP1 | 符合KNX标准的双绞线（EIB BUS 2*2*0.8四芯屏蔽线） |
负载端接线端子 | 使用标准的KNX总线端子 | |
回路电流检测参数 | 检测范围 | 0.1A~16A |
检测精度 | ±0.5%（5A以下±20mA） | |
温度范围 | 工作温度 | -5℃…+45℃ |
存储温度 | -25℃…+55℃ | |
运输温度 | -30℃…+70℃ | |
环境要求 | 较大空气湿度 | 95% |
外壳防护等级 | IP20 | |
安装 | 标准35mm轨道安装 | |
4 应用指南
开关驱动器作为驱动模块，除了直接控制负载电源的通断外，ASL100-SxI/16系列开关驱动器还增加了电流检测，故障判断的功能。通过ETS编程，该系列开关驱动器可以实现多种控制功能，具体如下：
? 开关功能
? 电流检测
? 故障报警功能
? 时间功能
? 预设功能
? 场景控制
? 逻辑功能
? 阈值功能
? 加热器控制功能
4.1 产品特点
ASL100-Sx/16系列开关驱动器作为执行单元，其作用是对各强电回路进行开关控制该驱动器每路继电器较大负载电流为16A，负载可以为容性、阻性或者感性。此模块可以和符合KNX标准的任意控制模块进行连接。开关驱动器接收并且解析报文，然后执行相应的动作。ASL100-SxI/16系列开关驱动器除以上功能外，同时具备电流检测功能，可通过阈值设置判断回路是否故障。
ASL100-Sx¨/16系列驱动器有多种功能可选，具体使用需要通过ETS软件进行设置。
