| 型号： ASL100-F1/2 |
1. 概述

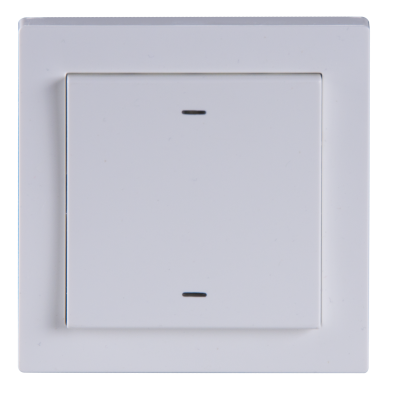

ASL100-Fx/x系列智能面板(以下简称智能面板)，是Acrel-bus智能照明控制系统输入控制模块，智能面板配合其他控制模块（如开关驱动器、调光驱动器、传感器等）可实现大型公建楼宇照明系统的智能化控制。
智能面板采用***的单片机技术，是具有高稳定性、高可靠性的智能控制模块。产品符合国标GB-T20965-2013《控制网络HBES技术规范_住宅和楼宇控制系统》的规定。智能面板接入KNX系统后，总线电源可为其提供一个30V的直流电压用于模块供电和系统的通信，实现弱电控制强电，避免智能面板直接控制强电存在的危险。
2. 产品型号
3. 技术参数
供电特性 | KNX总线供电 | DC21～30V |
供电电流 | <12mA | |
功耗 | <360mW | |
外部连接 | KNX-TP1 | 符合KNX标准的双绞线（EIB BUS 2*2*0.8四芯屏蔽线） |
负载端接线端子 | 使用标准的KNX总线端子 | |
温度范围 | 工作温度 | -5℃～+45℃ |
存储温度 | -25℃～+55℃ | |
运输温度 | -30℃～+70℃ | |
环境要求 | 湿度 | 95% |
外壳防护等级 | IP20 | |
安装 | 标准86盒安装 | |
4 应用指南
本系列智能面板有一联两键、两联四键、四联八键三种选择。使用标准接线端子和KNX总线线缆将面板接入系统，无需额外的供电模块。智能面板的各项功能需要通过向ETS中导入VD3/VD4文件，然后修改设置各部分的参数来选择相应的功能。本系列智能面板的功能如下：
? 开关功能
? 调光控制
? 百叶窗控制
? 数值发送功能
? 场景控制功能
4.1 产品特点
本系列智能面板各联按键相互独立，可单独配置使用且相互不干扰冲突。采用标准86盒安装方式，通过标准的接线端子和专用的KNX总线电缆将该智能面板接入系统网络中，可以方便施工综合管理。
4.2 使用指南
1. 将该面板按接线图接入工程网络，再将通信网络通过USB或者IP网关与装有ETS的计算机相连接，检查计算机和网络之间的通信是否正常。
2. 将VD3文件导入ETS数据库，建立相应的工程，在拓扑结构中添加该面板，设置好它的物理地址（物理地址不能重复）；然后打开该面板的参数配置页面，配置好相应的参数；***根据实际需要设置好相应的组地址。
3. 点击ETS中的下载选项，按下面板的编程按钮，将参数配置信息下载到面板中，完成应用编程。
