| 是否进口：否 | 加工定制：否 | 品牌：ACREL |

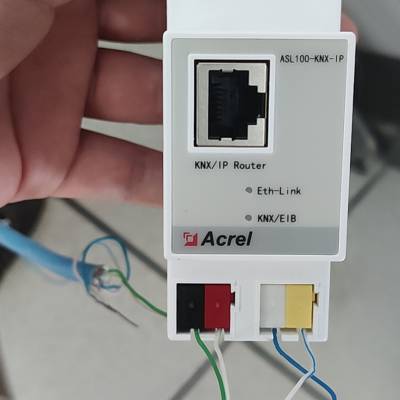

| 型号： ASL100-KNX-IP |
1. 概述
ASL100系列KNX/IP网关模块(以下简称模块)，作为Acrel-bus智能照明控制的系统元件，和驱动器、智能面板、干接点等KNX系统的其他模块组成一套完整的控制系统，在大型公建、楼宇照明的智能控制中，起到过滤报文、降低总线负载，扩展系统容量的作用，确保系统控制的稳定性。
该模块采用**的单片机技术，具有高稳定性、高可靠性，产品符合标准GB-T20965-2013《控制网络HBES技术规范_住宅和楼宇控制系统》的规定，是一款集KNXnet/IP网关和KNX路由器功能于一体的标准KNX/IP网关，其作为ETS、ASL1000智能照明自研软件等KNX通讯软件的接口，为KNX总线设备提供下载应用程序，读取总线报文，管理设备信息等功能。
2. 产品型号
3. 技术参数
供电特性 | KNX总线供电 | DC21…30V |
供电电流 | <12mA | |
功耗 | <360mW | |
外部连接 | KNX-TP1 | 符合KNX标准的双绞线（EIB BUS 2*2*0.8四芯屏蔽线） |
负载端接线端子 | 使用标准的KNX总线端子 | |
温度范围 | 工作温度 | -5℃…+45℃ |
存储温度 | -25℃…+55℃ | |
运输温度 | -30℃…+70℃ | |
环境要求 | 较大空气湿度 | 95% |
外壳防护等级 | IP20 | |
安装 | 标准35mm轨道安装 | |
4. 应用指南
ASL100-KNX-IP作为标准KNX/IP网关，连接ETS、ASL1000智能照明自研软件等KNX通讯软件，可为KNX总线设备提供配置、管理、下载等功能。该网关主要功能包括以下几点：
? 网关名称设置
? IP地址设置连接
? 组播地址设置连接
? 报文过滤路由
? KNX系统组网扩容
? KNX通讯软件连接
? 总线设备的配置管理下载
4.1 产品特点
ASL100-KNX-IP系列KNX/IP网关作为系统元件，在KNX系统组网时作为支线耦合器、区域耦合器、多区域耦合器使用，通过ETS软件进行参数设置起到过滤报文、降低总线负载，扩展系统容量的作用。
ASL100-KNX-IP系列KNX/IP网关作为KNX通讯软件的接口设备，通过ETS软件设置的IP地址和组播地址后，可以通过IP隧道或者组播地址与符合KNX标准的任意通讯软件进行连接，对标准的KNX总线设备实现配置、管理、下载等功能。
说明：
作为支线耦合器时，物理地址为X.Y.0（X = 0~15，Y = 0~7），当前支线之上将不再有任何区域耦合器。
作为区域耦合器时，物理地址为X.0.0（X = 0~15），当前区域之下可以部署标准的KNX支线耦合器。
作为多区域耦合器时，物理地址为X.0.0（X = 0~15），后台系统通过网关的IP地址来区别多个KNX系统。
4.2 使用指南
1. 将KNX/IP网关接入KNX工程网络，再将系统网络通过USB或网关与装有ETS的计算机连接，检查计算机和KNX系统之间的通信是否正常。
2. 将KNX/IP网关数据库导入到ETS数据库中，建立相应的工程，根据其在KNX系统组网时的不同功能，在拓扑结构中设置网关的物理地址（物理地址不能重复），然后在参数配置页面，配置好参数。
3. 点击ETS中的下载选项，按下KNX/IP网关的编程按钮，将参数配置信息下载到模块中，完成应用编程。
