| 是否进口：否 | 加工定制：否 | 品牌：ACREL |
| 型号：AZC-SI |
1 产品概述
AZC-SI 智能电容投切状态指示仪与本公司低压智能电力电容配套使用的，替代传统的电容状态指示仪。该产品集成化程度高、体积小、安装方便，能大大提高整柜生产效率，减少出错几率，整体提升产品质量。
2 主要功能和特点
2.1 技术特点

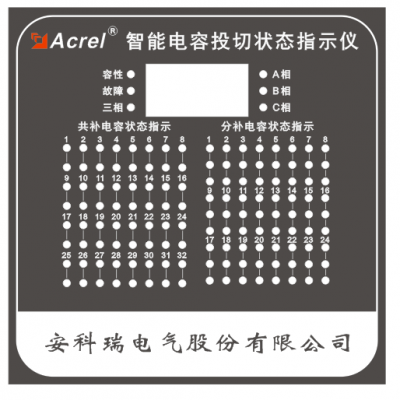

智能电容投切状态指示仪显示板上集成 136 只高亮LED 指示灯、6 个状态灯以及一个 7 段数码管，单台产品可显示 32 台共补和 24 台分补的电容投切状态，功耗小，亮度高。
通过数字通信方式与电容器进行通信，实时反映各台电容器的投切状态。
2.2 功能说明
智能电容投切状态指示仪可指示 32 台共补和 24 台分补的电容投切状态，同时可以显示智能电容功率因数及故障等信息。
共补电容状态指示：可显示 32 台（1-32）智能电容投切状态，智能电容地址数对应投切状态指示仪 LED
灯上的数字，共补智能电容每台占用 2 个 LED 灯，从上往下分别对应共补电容器的C1、C2 投切状态。
分补电容状态指示：可显示 24 台（1-24）智能电容投切状态，智能电容地址数对应投切状态指示仪 LED
灯上的数字，分补智能电容每台占用 3 个 LED 灯，从上往下分别对应分补电容器的A、B、C 投切状态。工作状态指示：指示仪有 6 个工作状态指示灯，分别为：
①容性指示灯，灯亮则表示负载工作在容性状态；
②故障指示灯，灯亮则表示系统出现故障；
③三相指示灯，灯亮则表示七段数码管正在显示系统三相平均功率因数；
④ A 相指示灯，灯亮则表示七段数码管正在显示系统A 相功率因数；
⑤ B 相指示灯，灯亮则表示七段数码管正在显示系统 B 相功率因数；
⑥ C 相指示灯，灯亮则表示七段数码管正在显示系统 C 相功率因数。数码管显示：7 段数码管显示智能电容如下 4 种功率因数：
①三相指示灯亮时显示系统三相平均功率因数；
②A 相指示灯亮时显示系统A 相功率因数；
③B 相指示灯亮时显示系统 B 相功率因数；
④C 相指示灯亮时显示系统 C 相功率因数。
注：7 段数码管和三相、A 相、B 相、C 相指示灯对应循环显示系统相应的功率因数，切换时间为 5s。
3 技术参数
3.1 基本参数
工作电压：AC380V±30% 50Hz
功率消耗：小于 4VA
外形尺寸：长*宽*高：144mm*144mm*110mm 安装开孔尺寸：138mm*138mm
注：尺寸及安装方式与无功补偿控制器一致。
3.2 工作条件
环境条件：-25℃~55℃ 海拔高度：≤2000m
相对湿度：40℃，20~90% 大气压力：79.5~106.0Kpa
周围环境无导电尘埃及腐蚀性气体，无易燃易爆的介质。
4 接线图
4.1
电源端定义
UA、UC 为指示仪工作电源（380V）。
4.2 控制信号输出RJ45 端定义
输出端为 2 个RJ45 网线接口，接任一接口到智能集成电力电容器的 RJ45 口。
4.3 电气接线图
投切状态指示仪组网电气连接图
