1.概述

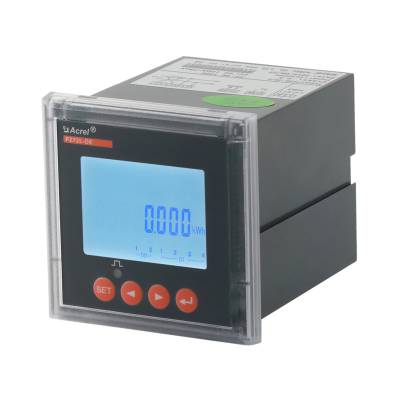

PZ系列智能直流电能表是针对直流屏、太阳能供电、电信基站、充电桩等应用场合而设计的，该系列仪 表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机 连接，组成测控系统。同时它具有多种外围接口功能可供用户选择：带有RS-485通讯接口，采用Modbus-RTU 协议；可带继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、通讯进行设置 与控制.
2.产品特点
2 产品型号及功能
表1 产品型号及功能
仪表型号 | 显示 | 外形 | 基本功能 | 可选功能 |
PZ72L-DE | LCD液晶显示 | 72 方形 | 直流电压、电流、功率、电能； | 1、一路RS485通讯 (/C) 2、12V电源输出1 (/V) 3、RS485通讯+开关量2DO (/KC) 4、RS485通讯+开关量2DI2DO (/KC) 5、RS485通讯+开关量4DI2DO ② (/KC) 6、RS485通讯+开关量2DO +12V电源输出 (/KVC) 7、RS485通讯+12V电源输出 (VC) 8、复费率 (/F) |
PZ72-DE | LED数码管显示 | |||
PZ96L-DE | LCD液晶显示 | 96 方形 | ||
PZ96-DE | LED数码管显示 |
注：①开关量输入功能与12V电源功能二选一。
②开关量4DI2DO仅仪表PZ96（L）-DE有该功能。
3 技术参数
表2 产品主要技术参数
技术参数 | 指标 | ||
输入 | 直流电压 | 输入范围 | 0～100V,0～500V,0～1000V,1500V(仅96外形) |
输入阻抗 | ≥6kΩ/V | ||
直流电流 | 输入范围 | 0～9999A(外置分流器或霍尔元件，量程可编程设定) | |
分流器 | 支持输出为50mV、75mV | ||
霍尔元件 | 支持输出为0～20mA、0～5V、4～20mA(单向)等 | ||
功耗 | ≤1mW | ||
过载 | 1.2倍可持续正常工作，2倍持续1秒 | ||
精度等级 | 0.5级 | ||
脉冲常数 | 电压电流规格：750V、 300A ，默认脉冲常数：100imp/kWh | ||
电压电流规格：1000V、300A ，默认脉冲常数：100imp/kWh | |||
电压电流规格：1000V、200A ，默认脉冲常数：100imp/kWh | |||
功能 | 测量功能 | 能测量直流电压U、电流I、功率P，其中电流输入为霍尔元件(4～20mA输出)时，电流只支持单向计量。 | |
计量功能 | 能计量当前组合电能，正向电能，反向电能，其中电流输入为霍尔元件(4～20mA输出)时，电能只支持单向计量。 | ||
分时功能 | 两套时段表，一年可以分为4个时区，每套时段表可设12个日时段，4个费率(F1、F2、F3、F4即尖峰平谷)，时段最小间隔为15分钟，时段可跨零点设置 。（仅LCD液晶表具有） | ||
历史数据统计功能 | 能统计上12月的历史电能（各费率电能）。(仅LCD液晶表具有） | ||
开关量输入输出功能 | PZ72有二路开关量输出，二路开关量输入，PZ96有二路开关量输出，四路开关量输入，开关量输出为继电器输出，可以实现“遥控”和报警输出。开关量输入不仅能够采集和显示本地的开关状态信息，同时可以通过仪表的RS485实现远程传输功能，即“遥信”功能。 | ||
显示 | LCD（背光延时时间可调）或LED | ||
通讯 | RS485接口，半双工、光电隔离，Modbus-RTU 或DL/T645-2007协议，波特率1200、2400、4800、9600、19200、38400可选，调制红外固定为1200bps。 | ||
开关量 | 输入（DI） | 干接点输入，仪表内置电源，光电隔离 | |
输出（DO） | 2路继电器输出，常开触点，容量2A/30VDC或2A/250VAC | ||
工作电源 | 电压范围 | 85～265VAC、50/60Hz；20～60VDC；12VDC；100～350VDC（订货时说明） | |
功耗 | ≤2W | ||
绝缘电阻 | ≥100MΩ | ||
工频耐压 | 电源端子组与信号输入、输出端子组之间3kV/1min（RMS） | ||
环境 | 温度 | 工作温度：-40℃～+60℃；贮存温度：-40℃～+70℃ | |
湿度 | ≤ 93%RH，不结露，不含腐蚀性气体 | ||
海拔 | ≤ 2500m |
注：低于-20℃环境建议选取数码管显示仪表，液晶因材质原因，显示及界面切换效果不佳。
4 安装指南
4.1外形及安装开孔尺寸
表3 PZ系列直流表外形及开孔尺寸
仪表外形 | 面框尺寸 | 壳体尺寸 | 开孔尺寸 | ||||
单位：mm | 宽 | 高 | 宽 | 高 | 深 | 宽 | 高 |
72方形 | 75±0.2 | 75±0.2 | 66±0.2 | 66±0.2 | 98+2 | 67+0.5 | 67+0.5 |
96方形 | 96±0.2 | 96±0.2 | 86±0.2 | 86±0.2 | 92±1 | 88±0.2 | 88±0.2 |
