| 产品特性：测量精准 | 是否进口：否 | 产地：上海 |

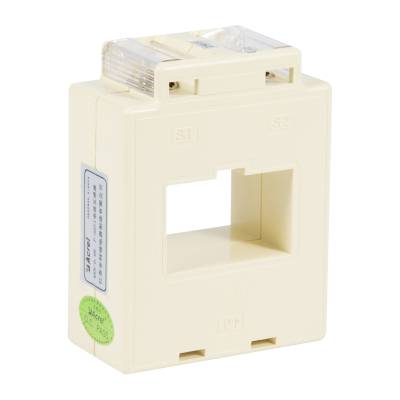

| 加工定制：否 | 品牌：ACREL;安科瑞 | 型号：AKH-0.66/P P-50II 500/5 |
1.产品特点
主要适用于多根母排穿越的继电保护回路，该产品为 保护系统检测短路或过载电流而开发，具有不同准确级和 准确限值系数，可扩展为不同穿孔尺寸，广泛应用于低压 配电保护系统、电厂以及工矿企业线路，可与我司的 ARD3T 电动机保护器单元、ALP 线路保护配套使用，也可与 ABB 的 SPAJ140C 继电器配套使用。
安科瑞电流互感器应用于低压配电保护系统
安科瑞电流互感器应用于低压配电保护系统
4.规格参数
规格 | 额定电流比 (A) | 准确级及相应额定负荷 (VA/Ω) | 穿心 匝数 | 母排规格 /根数 | 安装 方式 | ||
10P5 | 10P10 | 10P15 | |||||
P-50II | 250-300/5(1) | 2.5 | / | / | 1 | 50×10/ 1-2 | A、C |
350-450/5(1) | 5 | / | / | 1 | |||
500-600/5(1) | 5 | 1.5 | / | 1 |
配件清单：小直条金属支片 1 只，直形金属支片 2 只，压盘 2 只，M5 螺母 2 只。
5.使用环境
l 额定工作电压 AC0.66kV（等效 AC0.69kV ，GB156-2017）
l 额定频率 50-60Hz
l 环境温度-30℃~70℃
l 海拔高度≤3000m
l 工频耐压 3000V/1min 50Hz
l 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所
注：额定一次电流的标准值为：10A、12.***、1***、20A、2***、30A、40A、50A、60A、7*** 以及它们十进位倍数或小数，有下标线的是优先值。
5.使用环境
? 额定工作电压 AC0.66kV（等效 AC0.69kV，GB156-2003）
? 额定频率 50-60Hz
? 环境温度-30℃~70℃
? 海拔高度≤3000m
? 工频耐压 3000V/1min 50Hz
? 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所
6.安装示意图
