| 产品特性：电量采集 | 是否进口：否 | 产地：上海 |
| 加工定制：否 | 品牌：ACREL;安科瑞 | 型号：BD-AI/T-- |

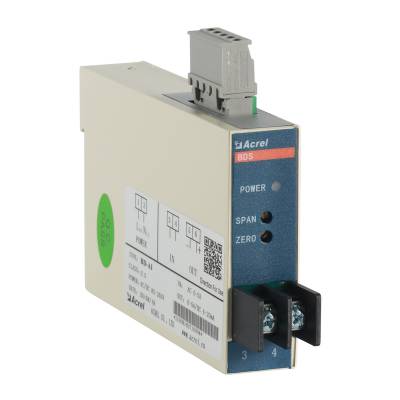

1.概述
BD 系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量，经隔离变送成线性 的直流模拟信号或数字信号装置。产品符合 GB/T13850-1998、IEC-688 标准。
通用技术条件
技术参数 | 指标 | |
精度等级 | 0.5 | |
输入 | 标称值 | 电流 AC 1A 、***； 电压 AC 100V 、220V 、380V 等 |
过载 | 持续 1.2 倍，瞬时电流 10 倍/5 秒； 瞬时电压 2 倍/30 秒 | |
吸收功率 | ≤0.3VA(电流输入)； 电压输入， ≤0.3VA(100V 时) ， ≤0.6VA(300V 时)， ≤1VA(500V 时) | |
频率 | 50±5Hz ，60±5Hz | |
输出 | 标称值 | DC 4-20mA 、DC 0-20mA 、DC 0-5V 、DC 0-10V 等 |
负载电阻 | 电流输出时≤600 Ω 电压输出时≥1000 Ω | |
纹波含量 | ＜0.5%峰值 | |
响应时间 | ≤400ms | |
电源 | 电压 | AC 85～265V DC 100～350V 、DC 24V/DC 48V |
功耗 | 交流电流，电压类≤3VA， 功率类≤4VA | |
绝缘电阻 | ≥100M Ω | |
耐压强度 | 输入//输出//电源之间 2.0kV/1min, 50Hz | |
温度系数 | ≤200ppm/℃ | |
环境 | 温度 | 工作：-10℃~+55℃ 存贮：-25℃~+70℃ |
湿度 | ≤90%RH ，不结露，无腐蚀性气体场所 | |
海拔 | ≤2000m | |
安装方式 | TS35 导轨，或用螺钉固定在柜体上 |
4 产品型号
4.1 电流、电压变送器
n 用途
测量电流、电压信号，隔离变送输出模拟信号。 n 产品规格
BD-AI(2) 交流电流变送器
BD-DI 直流电流变送器
BD-AV(2) 交流电压变送器
第 2页 共 23 页
BD-DV(2) 直流电压变送器
注：BD-AI/T 、BD-AV/T 采用真有效值测量电路，可对各种正弦或非正弦波正确测量，适用在变频环境 中。
型 号：BD-AI/C
辅助电源：AC 220V/50Hz 输 入：AC 0-***
输 出：DC 4-20mA 带 RS485 通讯
4.2 三相电流、电压变送器
n 用途
测量三相电流、电压信号，隔离变送输出三路模拟信号。 n 产品规格
BD—3I3 三相电流变送器
BD—3V3 三相三线电压变送器
BD—4V3 三相四线电压变送器
3.外形尺寸
? BD-AI、BD-AV、BD-DI、BD-DV 接线方式
? BD-AI2、BD-AV2、BD-DV2 接线方式
? BD-AI/C、BD-AV/C、BD-F/C 接线方式
4.订货范例
型 号：BD-AI
辅助电源：AC 220V/50Hz
输 入：AC 0-*** 输 出：DC 4-20mA
型 号：BD-AI/C
辅助电源：AC 220V/50Hz
输 入：AC 0-***
输 出：DC 4-20mA 带 RS485 通讯
