1.概述

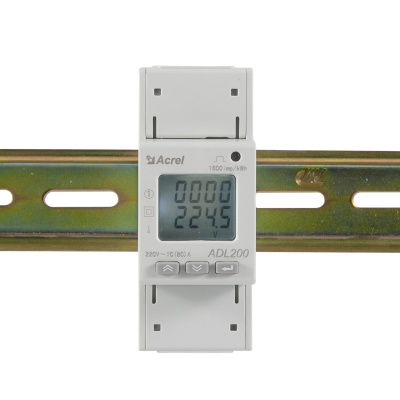

ADL200 单相电子式电能表主要用于计量低压网络的单相有功电能，同时可测量电压、电流、功率等电量， 并可选配 RS485 通讯功能，方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内，实现对不同区域和不 同 负 荷 的 分 项 电 能 计 量 ， 统 计 和 分 析 。
2 主要功能
功能 | 功能说明 | 功能配置 |
电能计量 | 总电能计量（正反双向计量） | ■ |
电量测量 | U 、I 、P 、Q 、S 、PF 、F 测量 | ■ |
LCD 显示 | 8 位段式 LCD 显示 | ■ |
按键编程 | 3 按键可编程设置密码、通讯地址、波特率等参 数 | ■ |
脉冲输出 | 有功电能脉冲输出 | ■ |
复费率 | 时间、 日期 3 个月历史电能数据冻结存储 4 个时区、4 个时段表、14 个日时段、4 个费率 | □F |
通讯 | RS485 接口，MODBUS-RTU | ■ |
(■ ：标配； □ ：可选)
3 技术参数
电压输入 | 额定电压 | AC 230V |
参比频率 | 50Hz | |
功耗 | <10VA | |
电流输入 | 电流规格 | 0.5-10（80）A |
功耗 | <4VA | |
测量性能 | 测量精度 | B 级 |
测量范围 | 000000.00~42949672.95kWh | |
时钟精度 | 误差≤0.5s/d | |
脉冲宽度 | 80±20ms | |
脉冲常数 | 1000imp/kWh | |
通信 | 接口 | RS485(A+ 、B-) |
介质 | 屏蔽双绞线 | |
协议 | MODBUS-RTU |
外形尺寸 | 长×宽×高 | 90mm×36mm×65mm (2 模数) |
接线端子扭矩 （强电端子） | <1.8Nm |
3.3 环境条件
温度范围 | 工作温度 | -25℃~55℃ |
存储温度 | -40℃~70℃ | |
湿度 | ≤95%（无凝露） | |
海拔 | <2000m |
6.常见故障的诊断分析及排除方法
6.1 辅助电源故障
故障表现：仪表通电后闪烁、不亮等。
故障排除：1.检查辅助电源的接线与仪表的接线图是否一致，接线是否有松动或脱落现象；
2.使用万用表测量辅助电源输入电压值是否在仪表正常工作电压值范围内。
6.2 信号输入故障
故障表现：仪表通电后显示功率或电能计数不准。
故障排除：将仪表显示界面切换至功率（有功 P、功率因数λ）界面，检查功率显示是否为负以及功率因数 是否在 0.9-0.95 之间，后再检查电流信号线进、出线是否接反（即电流的进线一定要与仪表的 进线端一致），并与仪表上的接线图一致。
6.3 通讯故障
故障表现：仪表通电后无法与上位机正常通讯。
故障排除:1.测量仪表通讯输出 A、B 之间的电压值应在+(4.4-4.5)V 之间；
2.检查通讯接线方式是否按照接线图要求正确接线（即仪表的通讯接线端子 A/B 要与通讯串口 A/B 相对应）；
