1概述
ADW400环保监测模块主要用于计量低压网络的三相有功电能，同时可选择四个回路的电流输入，具有RS485通讯和470MHz无线通讯功能，方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

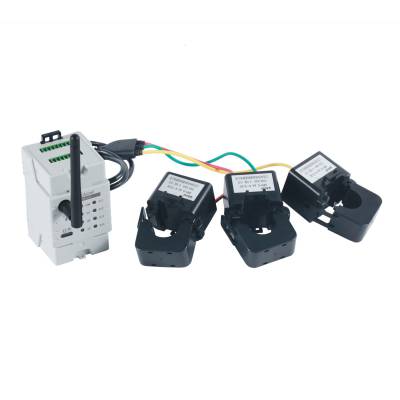

ADW400-D24-4S--安科瑞免断电安装电力仪表四路三相回路测量
ADW400-D24-4S--安科瑞免断电安装电力仪表四路三相回路测量
2.3规格型号
电压规格 | 仪表型号 | 电流规格 | 配套计量互感器 |
3×380V 3×220/380V | ADW400-D10-NS(***) | 3×1.5(6)A | AKH-0.66/K-?10N 0.5级 |
ADW400-D16-NS(100A) | 3×20(100)A | AKH-0.66/K-?16N 0.5级 | |
ADW400-D24-NS(400A) | 3×80(400)A | AKH-0.66/K-?24N 0.5级 | |
ADW400-D36-NS(600A) | 3×120(600)A | AKH-0.66/K-?36N 0.5级 |
表1 ADW400配套互感器规格型号
注:建议AKH-0.66/K-?10N的安放位置与一次侧互感器的间距保持在1米以上；
3技术参数
3.1无线计量模块
表2 ADW400主要功能
功能 | 功能说明 |
电能计量 | 有功电能计量（正、反向） |
电量测量 | U、I、 P、Q、S、PF、F、H |
LED指示 | (UA、UB、UC)电压输入指示； (DI1、DI2、DI3、DI4)开关量输入指示； (COM)RS485/LORA通讯指示； |
通讯 | 470MHz无线传输 |
红外通讯 | |
RS485接口 |
注：有源开关量输入DI仅用于接线方式为三相四线时，三相三线时禁止使用；
3.2 电气特性
表3 ADW400电气特性
电压输入 | 额定电压 | 3×220/380V |
参比频率 | 50Hz | |
功耗 | <10VA（A相）、<0.5VA（B相、C相） | |
电流输入 | 输入电流 | 3×1.5(6)A、3×20(100)A、 3×40(200)A、3×80(400)A、3×120(600)A |
起动电流 | 4‰Ib(1级) | |
功耗 | <2VA | |
测量性能 | 符合标准 | GB/T17215.321-2008、GB/T17215.322-2008 |
有功电能精度 | 1级 | |
通信 | 无线 | 470MHz无线传输，空旷时传输距离：1km |
红外通讯 | 波特率固定为1200 | |
接口 | RS485(A、B) | |
介质 | 屏蔽双绞线 | |
协议 | MODBUS-RTU |
3.3 环境条件
表4 ADW400环境条件
温度范围 | 工作温度 | -25℃~55℃ |
存储温度 | -40℃~70℃ | |
湿度 | ≤95%（无凝露） | |
海拔 | <2000m |
