| 产品特性：电量采集 | 是否进口：否 | 产地：上海 |
| 加工定制：否 | 品牌：ACREL;安科瑞 | 型号：PZ72L-E4/HZKC |

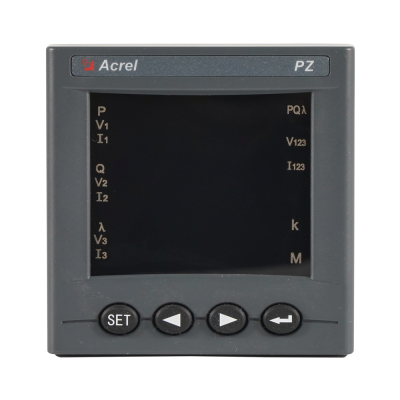

1. 概述
PZ系列电能表，采用交流采样技术，可直接或间接测量三相电网中的电流和电压、功率、电能等电参量。既可用于本地显示，又能与工控设备连接，组成测控系统。产品符合企业标准Q31/0114000129C017-2016《PZ系列交流可编程数显智能表》的规定。
仪表具有RS-485通讯接口，采用兼容Modbus-RTU协议；可将电量信号转换成标准的模拟量输出；可带四路（两路）开关量输入/两路开关量输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯等参数设置和控制。
PZ系列仪表具有的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种***的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统,SCADA 系统和能源管理系统中。
2. 产品规格
仪表型号 | 基本功能 | 外形 | 可选功能 | 有功脉冲 | 无功脉冲 | 接线方法 |
PZ72(L)-E4/* | 测量有功电能（EPI/EPE）、有功功率、无功功率、功率因数、三相电压、三相电流、频率；(注：带H功能可测量三相电压、电流总谐波) | 72方形 | 1、无 | √ | √ | C2 |
2、2DI2DO | √ | A1+B1+C1 | ||||
3、C/CP | ||||||
PZ80(L)-E3/* PZ80(L)-E4/* | 测量有功电能（EPI/EPE）、无功电能（EQL/EQC）、有功功率、无功功率、功率因数、三相电压、三相电流、频率；(注：带H功能可测量三相电压、电流总谐波) | 80方形 | 1、无 | √ | √ | C2 |
2、2DI2DO | A1+B1 | |||||
3、4DI | √ | A2+C1 | ||||
4、5DI2DO | A3+B1 | |||||
5、C/CP | ||||||
PZ96(L)-E3/* PZ96(L)-E4/* | 测量有功电能（EPI/EPE）、无功电能（EQL/EQC）、有功功率、无功功率、功率因数、三相电压、三相电流、频率； | 96方形 | 1、无 | √ | √ | C2 |
2、4DI | √ | A2+C1 | ||||
3、2DI2DO | A1+B1 | |||||
4、4DI2DO | A2+B1 | |||||
5、2路4-20mA | √ | √ | D2+C2 | |||
6、4DI2DO2M2C 注5 | √ | √ | A2+B1+D2+C2 | |||
7、C/CP | C2 | |||||
8、G 注6 | ||||||
PZ42(L)-E3 PZ42(L)-E4 | 测量有功电能（EPI/EPE）、无功电能（EQL/EQC）、有功功率、无功功率、功率因数、三相电压、三相电流、频率； | 42方形 | 1、无 | √ | √ | C2 |
2、4路4-20mA | √ | √ | D1+C2 | |||
3、4DI4DO | A2+B2 | |||||
4、4DI4DO | √ | A2+B5+C1 | ||||
5、8DI | √ | √ | A4+C3 | |||
6、8DI2DO | √ | √ | A4+B3+C3 | |||
7、8DI4DO | A4+B4 | |||||
8、C/CP |
注： 1、Profibus通讯协议详见随附光盘；
2、RS485(C)通讯和Profibus(CP)通讯为可选功能，但不能同时存在；
3、E3为三相三线；E4为三相四线；
4、接线方法是为几种可选功能的组合，例：订货型号为PZ42-E3/KC(8DI),接线方法见末页：A3+C2。
5、4DI2DO2M2C表示：4路开关量输入+2路开关量输出+2路4-20mA变送输出+2路RS485通讯
6、“G”表示：660V高压输入功能（三相四线系统时，相电压输入不高于380V；三相三线系统时，线电压不高于660V。），带G功能时，可以同时选择除4DI2DO2M2C功能以外的其他辅助功能。
3. 技术参数
技术参数 | 指标 | ||
输入 | 网络 | 三相三线、三相四线 | |
频率 | 45～65Hz | ||
电压 | 额定值：AC 100V、400V、660V （660V仅PZ96外形带G功能的型号） | ||
过负荷：1.2 倍额定值（连续）； 2 倍额定值持续1 秒 | |||
功耗： 小于 0.2VA | |||
电流 | 额定值：AC 1A、*** | ||
过负荷：1.2 倍额定值（连续）； 10倍额定值持续1 秒 | |||
功耗： 小于 0.2VA | |||
输出 | 电能脉冲 | 输出方式:集电极开路的光耦脉冲，2路输出(选配) | |
脉冲常数: 可设，默认10000 imp/kWh | |||
通讯 | RS485接口，Modbus-RTU或Profibus协议 | ||
显示 | LED或LCD | ||
功能 | 开 关 量 | 输入 | 2、4或8路干接点输入 |
输出 | 输出方式：2或4路继电器常开触点输出 | ||
触点容量：AC 250V/3A、DC 30V/3A | |||
模拟量输出 | 输出方式：1、2或4路输出，0～20mA、4～20mA可编程(需用户) | ||
负载能力：≤500Ω | |||
测量精度 | 电流、电压：0.2级，功率、有功电能：0.5级，频率0.01Hz、、无功电能：1级 | ||
电源 | AC85～265V或DC100～350V；功耗≤4VA | ||
安全性 | 工频耐压： 电源//开关量输出//电流输入//电压输入和变送//通讯//脉冲输出//开关量输入之间AC2kV 1min； 电源、开关量输出、电流输入、电压输入两两之间AC2kV 1min； 变送、通讯、脉冲输出、开关量输入两两之间AC1kV 1min； 绝缘电阻：输入、输出端对机壳>100MΩ | ||
环境 | 工作温度：-10℃～+55℃ 相对湿度：5%～95% 不结露；海拔高度：≤2500m |
