1 概述
AMC 系列智能电量采集监控装置，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的 智能仪表，它集成电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率 因数)以及电能监测和考核管理。同时它具有多种外围接口功能可供用户选择：带有 RS485 通讯接口，采用 MODBUS-RTU 协议可满足通讯联网管理的需要；4-20mA 的模拟量输出可与测量的电参量相对应，满足 DCS 等接口要 求；带开关量输入和继电器输出可实现断路器开关的“遥信"和“遥控"的功能。采用高亮度 LED/LCD 显示界面， 通过按键来实现参数设置和控制，非常适用于实时电力监控系统。可以直接取代常规电力变送器及测量仪表。作 为一种智能化、数字化的前端采集元件，该仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。

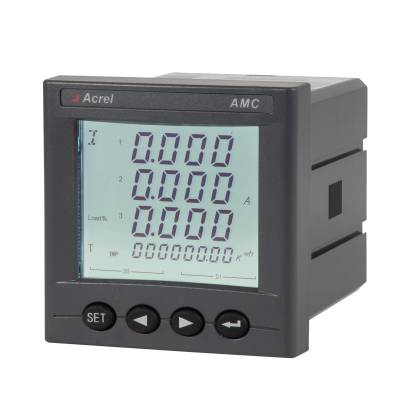

AMC96L-E4/KC--安科瑞三相多功能电力监控仪表485通讯
AMC96L-E4/KC--安科瑞三相多功能电力监控仪表485通讯
2 产品型号规格
注： 1、DI--开关量输入 DO--开关量输出 M--模拟量输出 SOE--事件记录 H--谐波测量 Ep--电能脉冲 96-96 外形 72-72 外形 L-液晶显示（空白是数码管） E3-三相三线电能 E4-三相四线电能 K-开关量 输入/输出模块（I/O 模块） C-RS485 通讯 F-复费率（选配） KA-开关量有源 DI 输入/无源输出模块
2、数码管显示时，谐波数据不显示，仅通过通讯读取数据。
3、K 为必选功能，从①②中自行选择
4、在选配复费率 F 功能时，同时具备 SOE 事件记录、极值记录和需量（D）功能。在选配 SOE 事件记录 功能时，同时具备极值记录和需量（D）功能。
5、KA：2 路 AC 220V 市电或者油机信号接入
3 安装接线说明
3.1 外形及安装开孔尺寸(单位：mm)
3.2 安装方法
1）在固定配电柜开孔；
2）取出仪表，取出卡扣；
3）仪表由前装入安装孔，如图 5 所示；
4）插入仪表卡扣，将仪表固定，如图 6 所示
4 通讯
4.1 概述
AMC 系列仪表采用与 Modbus-RTU 相兼容的协议：“9600，8，n，1”，其中 9600 为默认波特率，如果需要可通过编程修改为 2400、4800、19200 等， 8 表示有 8 个数据位；n 表示无奇偶校验位；1 表示有 1 个停止位。
错误检测：CRC16（循环冗余校验）
4.2 协议
当数据帧到达终端设备时，它通过一个简单的“端口”进入被寻址到的设备，该设备去掉数据帧的“信封”
（数据头），读取数据，如果没有错误，就执行数据所请求的任务，然后，它将自己生成的数据加入到取得的“信封”中，把数据帧返回给发送者。返回的响应数据中包含了以下内容：终端从机地址（Address）、被 执行了的命令（Function）、执行命令生成的被请求数据（Data）和一个 CRC 校验码（Check）。发生任何错误都不会有成功的响应，或者返回一个错误指示帧。
5 常见故障分析
表14常见故障分析排除
故障内容 | 分析 | 备注 |
上电无显示 | 检查电源电压是否在工作电压范围内 | |
电压电流电能等读数不正确 | 检查电压电流变比设置是否正确 检查接线模式设置是否与实际一致 检查电压互感器，电流互感器是否完好 | |
功率或功率因数不正确 | 检查接线模式设置是否与实际一致 检查电压电流相序是否正确 检查接线是否正确 | |
通讯不正常 | 检查通讯设置中地址，波特率，校验位等是否与上位机一致 检查RS485转换器是否正常 通讯末端并联120欧姆以上电阻 检查接线是否正确 |
