1 概述
随着工业科技的发展，漏电流对工业生产安全构成了很大的威胁。为了提高供电的连续性和可靠性，许多重要生产场所采用了IT配电系统（不接地配电系统）。

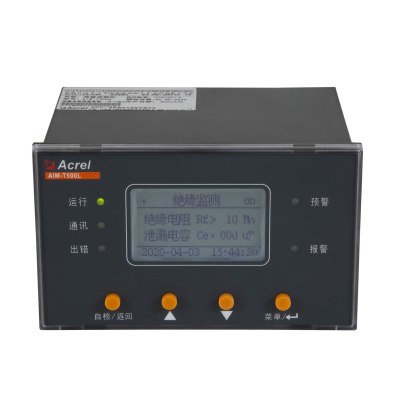

AIM-T500L--安科瑞绝缘检测装置带两路通讯故障定位功能
AIM-T500L--安科瑞绝缘检测装置带两路通讯故障定位功能
AIM-T500L系列工业绝缘监测及故障定位产品是安科瑞电气为工业场合如矿井、玻璃厂、电炉和试验设备、船舶、冶金厂、化工厂、爆炸危险场所、计算机中心及应急电源等IT配电系统而研发。产品功能包括绝缘电阻监测、绝缘故障预警、绝缘故障报警、事件记录、参数设置、通讯组网等，当配电系统出现绝缘降低或者单相接地故障时，能及时报警，并准确定位故障发生的具体回路，以提醒相关人员及时排查故障。
型号及名称 | 说明 |
AIM-T500L 绝缘监测仪 （IMD） | AIM-T500L绝缘监测仪采用的微控制器技术，集成度高，体积小巧，安装方便，集智能化、数字化、网络化于一身。具有测量范围广、反应速度快、允许系统泄漏电容大等特点。 |
ASG200 测试信号发生器 （TSG） | ASG200测试信号发生器在被监测IT系统出现绝缘故障时，能及时启动并产生测试信号，配合绝缘故障定位仪实现绝缘故障定位功能，并能发送故障相线信息。 |
AIL200-12 绝缘故障定位仪 （IFL） | AIL200-12绝缘故障定位仪采用高精度的信号检测电路，和AKH-0.66L系列电流互感器配合，检测ASG200测试信号发生器注入系统中的信号，准确定位绝缘故障所在的回路。单个定位仪可以接入12个回路。 |
AKH-0.66L系列 剩余电流互感器 （ZCT） | AKH-0.66L系列电流互感器与AIL200-12绝缘故障定位仪配合使用，变比是1000: 1，电流互感器采用螺丝直接固定的方式装于机柜内部，二次侧通过接线引出，安装和使用方便。 |
2 功能特点
2.1 AIM-T500L绝缘监测仪
■ 适用于交流、直流以及交直流混合IT系统；
■ 实时监测IT系统的对地绝缘电阻，电阻越启动故障预警或报警功能；
■ 使用信号发生器、故障定位仪、监测互感器可以实现故障定位；
■ 继电器报警输出、LED报警输出等多种故障指示方式；
■ 事件记录功能，方便操作人员查看分析故障类型和发生时间，判断系统运行状况；
■ 自检功能，可一键实现仪表硬件电路的故障自检；
■ 断线监测，实时监测PE/KE功能接地线连线状况；
■ 一路RS485接口，标准Modbus-RTU协议；
■ 一路CAN接口，自定义协议，用于和信号发生器、故障定位仪数据交互；
■ 复位模式支持手动和自动两种方式。
2.2 ASG200测试信号发生器
■ 配合AIM-T500L绝缘监测仪使用，产生定位信号并注入IT系统；
■ 指示故障所在相线；
■ 采用CAN总线通讯，与其它设备进行数据交互。
2.3 AIL200-12绝缘故障定位仪
■ 配合AIM-T500L绝缘监测仪使用，定位并指示故障所在支路；
■ 单个AIL200-12最多可接入12个回路，每个IT系统最多可接90只定位仪，可以接入监测1080回路；
■ 可以监测显示互感器接入状态，未接入显示OPEN，接入显示OK，短接显示SC；
■ 采用CAN总线通讯，与其它设备进行数据交互。
2.4 AKH-0.66 L系列电流互感器
■ 配合AIL200-12故障定位仪使用，监测定位信号；
■ 可以选择环形或者矩形，多种规格可选；
■ 根据回路额定电流选择合适孔径，变比1000: 1。
3 技术参数
3.1 AIM-T500L绝缘监测仪
项目 | 技术指标 | |
辅助电源 | AC 85~265V；DC100~300V | |
功耗 | <8W | |
适用范围 | AC 0~690V；DC 0~800V；40~460Hz | |
适用系统 | IT系统（在线），其他系统（离线） | |
绝缘 监测 | 绝缘电阻范围 | 1k~10MΩ |
预警、报警值范围 | 10k~10MΩ | |
绝缘电阻精度 | 1~10k，±1k；10k~10M，±10% | |
系统泄漏电容 | <500μF | |
响应时间(Ce=1μF) | <5s | |
内部参数 | 测量电压 | <50V |
测量电流 | <270μA | |
内部直流阻抗 | ≥180kΩ | |
继电器输出 | 出错、报警、预警 | |
故障记录 | 20条记录（故障类型、故障值、故障时间） | |
报警方式 | 液晶、指示灯报警 | |
通讯 | RS485接口，Modbus-RTU协议； CAN接口，自定义协议 | |
额定冲击电压/污染等级 | 8kV/Ⅲ | |
EMC电磁兼容/电磁辐射 | 符合IEC61326-2-4 | |
工作 环境 | 工作温度 | -10 ~+65℃ |
存储温度 | -20~+70℃ | |
相对湿度 | <95%，不结露 | |
海拔高度 | ≤2500m |
3.2 ASG200测试信号发生器
项目 | 技术指标 | |
辅助电源 | 电压 | AC 85~265V；DC100~300V |
功耗 | <7W | |
IT系统 | 电压 | 交流0~690V；直流0~800V |
故障定位 | 响应时间 | <5s |
定位电压 | 20V/5Hz | |
定位电流 | 0~10mA | |
响应灵敏度 | 无 | |
内部参数 | 电磁兼容/电磁辐射 | IEC61326-2-4 |
输出 | 继电器输出 | 无 |
工作环境 | 工作温度 | -15~+55℃ |
3.3 AIL200-12绝缘故障定位仪
项目 | 技术指标 | |
辅助电源 | 电压 | AC 85~265V；DC100~300V |
功耗 | <5W | |
IT系统 | 电压 | 交流0~690V；直流0~800V |
故障定位 | 响应时间 | <12s |
定位电压 | —— | |
定位电流 | —— | |
响应灵敏度 | > 0.5mA | |
内部参数 | 电磁兼容/电磁辐射 | IEC61326-2-4 |
输出 | 继电器输出 | 报警 |
工作环境 | 工作温度 | -15~+55℃ |
3.4 AKH-0.66L系列电流互感器
项目 | 技术指标 | |
额定电流比 | 1A: 1mA | ***: 5mA |
额定连续热电流 | 2A | 10A |
额定变比 | 1000:1 | |
过载倍数 | 10 | |
额定电压 | AC 690V | |
工作频率 | 50~60Hz | |
精度等级 | 1级（开口3级） | |
阻燃等级 | UL94-V0 | |
绝缘电阻 | >1MΩ（DC 500V） | |
工频耐压 | 3kV/2mA/1min/50Hz | |
绝缘耐热等级 | E级 |
4 参考标准
■ Q/VDCL-26-2017 《IT系统绝缘监测仪》
■ GB/T 18216.8 / IEC 61557-8 《交流1000V和直流1500V以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第8部分：IT系统用绝缘监测装置》
■ GB/T 18216.9 / IEC 61557-9 《交流1000V和直流1500V以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第9部分：IT系统用绝缘故障定位装置》
■ GB/T 18268.24 / IEC 61326-2-4 《测量、控制和实验室用的电设备 电磁兼容性要求 第24部分：特殊要求 符合IEC 61557-8的绝缘监控装置和符合IEC 61557-9的绝缘故障定位设备的试验配置、工作条件和性能判据》
