| 产品特性：电量采集 | 是否进口：否 | 产地：上海 |
| 加工定制：否 | 品牌：ACREL;安科瑞 | 型号：AEM96/C |
1 概述

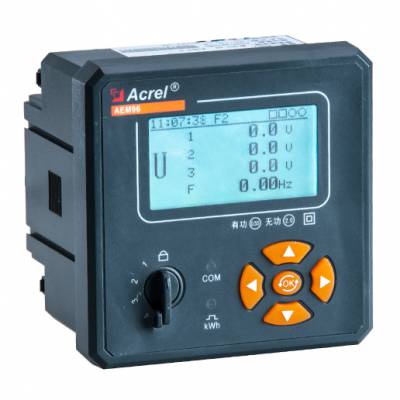

AEM96 三相多功能电能表，是一款主要针对电力系统，工矿企业，公用设施的电能统 计、管理需求而设计的智能电能表；针对某些施工现场不允许停电作业的情况，推出 AEM96-CT 三相多功能电能表方案。AEM96 和 AEM96-CT 三相多功能电能表，均集成三相电 力参数测量及电能计量及考核管理，提供上 24 时、上 31 日以及上 12 月的电能数据统 计。具有 63 次分次谐波与总谐波含量检测，带有开关量输入和继电器输出可实现“遥信" 和“遥控"功能，并具备报警输出，可广泛应用于多种控制系统，SCADA 系统和能源管理 系统中。两款产品均符合*** GB/T 17215.322-2008《第 22 部分：0.2S 级和 0.5S 级静 止式有功电能表》和协议 MODBUS-RTU 的要求。
2.2 功能列表
仪表类型 | 基本功能 | 外形 | 备注 | |
仪表型号 | AEM96 | 三相电力参数测量、电压和电流的相角、四象限电能计量、复费率、需量、历史电能统计、开关量事件记录、历史极值记录、63次分次谐波及总谐波含量分析、分相谐波及基波电参量（电压、电流、功率） | 96型 | 1、历史电能统计包括：上12时、上31日、上12月电能统计 2、（选配）RS485 3、（选配）复费率可设4个时区、四套时段表、12个日时段、4个费率 3、（选配）2DO4DI |
AEM96-CT | 96型 +外置互感器 |
3 技术参数
项目 | 性能参数 | ||
规格 | 三相三线、三相四线 | ||
测 量
| 电 压 | 参比电压Un | 3×100V、3×380V；3×57.7/100V、3×220/380V、3×280/480V |
测量范围 | 0.7Un~1.3Un | ||
极限电压 | 1.9Un | ||
功耗 | <0.05VA(单相) | ||
阻抗 | >2MΩ | ||
精度等级 | RMS精度0.2 % | ||
电 流 | 测量范围 | 3×1.5(6)A | |
功耗 | <0.05VA(单路额定电流) | ||
精度等级 | RMS精度0.2 % | ||
功率 | 有功、无功、视在功率,精度0.5℅ | ||
电网频率 | 45～65Hz，精度0.2 % | ||
分次谐波 | 2～63次 | ||
符合标准 | GB/T 17215.322-2008 DLT645-2007 | ||
计 量 | 电能精度 | 有功电能(准确度等级0.5S) 无功电能(准确度等级2级) | |
时钟精度 | ≤0.5s/d | ||
数 字 信 号 | 电量脉冲输出 | 1路有功光耦输出、1路无功光耦输出（与时钟脉冲复用）； | |
开关量输出 | 2路继电器输出 | ||
开关量输入 | 4路光耦输入 | ||
通 信 | 接口与通信规约 | RS485口: Modbus RTU规约或DL/T645-2007 | |
通信地址范围 | Modbus RTU:0~ 247; | ||
波特率 | 1200bps~38400bps | ||
环 境 | 工作温度 | -20℃~+60℃ | |
存储温度 | -30℃~+70℃ | ||
相对湿度 | ≤95℅（无凝露） | ||
辅助电源 | 交直流两用电源(范围：AC85V-300V，DC100-375V) 功耗：≤1W，2VA |
