| 产品特性：电量采集 | 是否进口：否 | 产地：上海 |
| 加工定制：否 | 品牌：ACREL;安科瑞 | 型号：ARCM200L-J16 |
1概述

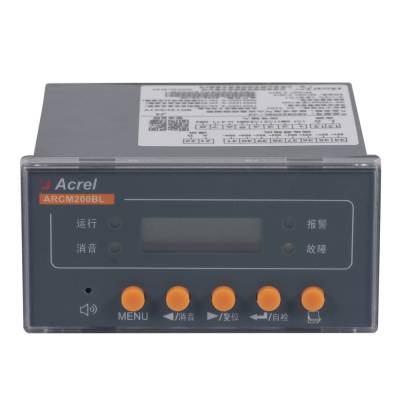

ARCM200L系列多回路型电气火灾监控探测器（以下简称探测器），是针对0.4kV以下的TT、TN系统设计的，通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理，从而预防电气火灾的发生，并实现了对多种电力参数的实时监测,为能耗管理提供数据。
产品采用的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。
产品符合GB14287.2-2014《电气火灾监控系统 第2部分：剩余电流式电气火灾监控探测器》、GB14287.3-2014《电气火灾监控系统 第3部分：测温式电气火灾监控探测器》的标准要求。
3技术参数
技术参数 | ARCM200L | |
输入 | 网络 | 三相TT、TNS、TN-C-S或TNC(局部TT)系统 |
频率 | 50Hz | |
剩余电流测量范围 | 10mA ~ 3000mA | |
NTC温度传感器 | NTC型热敏电阻（0℃ ~ 120℃） | |
输出 | 通讯 | RS485接口，MODBUS-RTU协议，波特率可设(4800/9600/19200/38400bps) |
报警方式 | 声光报警 | |
事件记录 | 20条报警记录、20条故障记录、20条开关记录 | |
报警 设置 | 额定动作电流值 | 300mA～1000mA（步长为1mA） |
温度报警值 | 45℃～110℃（步长为1℃） | |
音响器件声压值 | 大于70dB，小于115dB（蜂鸣器前方1m处，A计权） | |
测量精度 | 剩余电流1级，温度±1℃ | |
工作电源 | AC/DC 85~270V, 功耗≤ 5W | |
开关量输入 | 4路无源干结点输入（光耦隔离） | |
继电器输出 | 输出方式:2路继电器常开触点输出，机械触点， 触点容量AC 220V/1A，DC 30V/1A | |
工频耐压 | 电源与信号输入、继电器输出、通讯端子之间2 kV/min； 信号输入与继电器输出、通讯端子之间1.5 kV/min | |
环境 | 工作温度：-10℃～+55℃；储存温度：-20℃～+70℃ 相对湿度：5％～95％不结露；海拔高度：≤2500m |
6功能应用
6.1 剩余电流监测
在线监测配电线路的剩余电流，当超过剩余电流报警设定值时，且持续时间超过延时设定值后，执行报警或者断开断路器的操作。可以根据线路正常漏电流的大小设定报警设定值I△n，在该值的设置上应遵循不小于被保护电气线路正常泄漏电流值的两倍，且不大于1000mA。对装设二级或多级剩余电流保护的场所，上一级的剩余电流报警设定值必须大于下一级的剩余电流报警设定值；并且上一级的延时要大于下一级的延时。
参数 | 范围 | 步长 |
剩余电流报警设定值 | 20～1000mA | 1mA |
动作延时时间 | 0.1～60.0S | 0.1S |
保护方式 | 关闭/打开 | |
联动开关 | 无/DO1/DO2/DO1&DO2 |
保护方式：剩余电流保护方式可以设置为关闭、打开，联动可以设置为无、DO1、DO2、DO1&DO2。在保护方式打开和联动开关处于DO1/DO2/DO1&DO2状态下当检测到剩余电流值超过报警值时，报警LED灯常亮，达到动作延时后触发相应动作。若在延时过程中，剩余电流值小于剩余电流报警值时，不会动作。
出厂默认剩余电流报警设定值为300mA，动作延时时间为10.0S，保护方式为关闭。
6.2 温度保护
通过温度传感器监测配电箱、线缆或线缆连接处的温度，超过温度动作设定值时，延时一定时间，执行报警或者断开断路器的操作。温度传感器的安装必须固定稳定，防止跌落造成线路短路。
参数 | 范围 | 步长 |
温度动作设定值 | 45.0～110.0℃ | 1℃ |
动作延时时间 | 0.1～60.0S | 0.1S |
保护方式 | 关闭/打开 | |
联动开关 | 无/DO1/DO2/DO1&DO2 |
保护方式：温度保护模式可以设置为关闭、打开，联动可以设置为无、DO1、DO2、DO1&DO2。在保护方式打开和联动开关处于DO1/DO2/DO1&DO2状态下当检测到温度值超过动作设定值时延时，达到动作延时后触发动作。在延时过程中，温度值下降到温度设定值以下时，不会动作。
出厂默认温度报警设定值是60℃，动作延时时间为1.0S，保护方式为关闭。
6.3 消防联动功能
当发生火灾时，消防联动系统发出指令，通过装置使断路器脱扣，强制切断非消防设备的电源。装置接收到消防联动信号时，将跟根据相应的动作设置做出相应的保护动作。
出厂默认保护方式为关闭。
6.4 自检和试验功能
装置具备自检和试验功能，在报警时，在“报警记录”界面下长时按住回车键进入自检状态，按试验组合键进入试验状态，查看设备是否完好。
6.5 集中监控
集中监控计算机通过RS485，接受现场采集信号，发出报警信号及控制指令，及时断开故障线路。采用Modbus-RTU 协议通讯，通讯距离为1.2 公里，同一链路可监控32台装置。
6.6 报警复位（解除报警）
当发生报警时，可以按动←回车键来消除报警声音和复位继电器输出状态；如果在进行复位操作后未排除报警故障，装置将再次进入故障报警或脱扣状态。
