| 产品特性：电量采集 | 是否进口：否 | 产地：上海 |
| 加工定制：否 | 品牌：ACREL;安科瑞 | 型号：DTSD1352-F |
1 概述

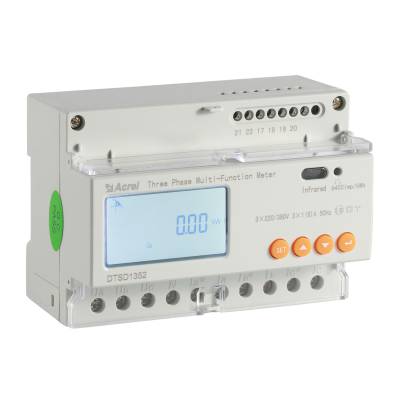

DTSD1352 导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统 计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。集成常见电力参数测量及电能计量及考核管理，提供上 48 月的各类电能数据统计。具有 2~31 次分 次谐波与总谐波含量检测，带有开关量输入和开关量输出可实现“遥信"和“遥控"功能， 并具备报警输出。带有 RS485 通信接口，可选用 MODBUS-RTU 或 DL/T645 协议。该电力 仪表可广泛应用于各种控制系统，SCADA 系统和能源管理系统中。
3 功能列表
注：1：默认无功脉冲、时钟脉冲、开关量输出三选一；
2：有源开关量和***路通讯二选一；
3：选配测温功能时 1 所述选配功能均不可选。
6主要功能特点
6.1 测量功能
能测量全电力参数包括电压 U、电流 I、有功功率 P、无功功率 Q、视在功率 S、功率 因数 PF、频率、31 次分次谐波及总谐波含量。其中电压 U 保留 1 位小数，频率 F 保留 2 位 小数，电流 I 保留 2 位小数，功率 P 保留 3 位小数。 如：U = 220.1V，f = 49.98Hz, I = 1.99A，P = 0.439kW
6.2 计量功能 能计量当前组合有功电能，正向有功电能，反向有功电能，正向无功电能，反向无功电能。
6.3 分时功能两套时段表，一年可以分为 4 个时区，每套时段表可设 14 个日时段，4 个费率(F1、F2、 F3、F4 即尖峰平谷) 。分时计费的基本思想就是把电能作为一种商品，利用经济杠杆，用 电高峰期电价高，低谷时电价低，以便削峰填谷，改善用电质量，提高综合经济效益。
6.4 需量功能 有关需量的相关概念如下：
表 3 需量概念表
缺省需量周期为 15 分钟，滑差时间为 1 分钟。 能测量 4 种需量即正向有功、反向有功、感性无功、容性无功需量以及需量发生的时间。
6.5 历史数据统计功能
能统计上 48 月的历史电能（各费率电能）和上 90 日的历史电能（各费率电能）。
6.6 开关量输入输出功能
有一路开关量输出，一路开关量输入，开关量输出为继电器输出，可以实现“遥控"和 报警输出。开关量输入不仅能够采集和显示本地的开关信息，同时可以通过仪表的 RS485 实现远程传输功能，即“遥信"功能。
6.7 测温功能
支持三路外置 NTC 测温功能，测温范围为-40℃~99℃
