1 概述
温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度调节控制。可 有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。

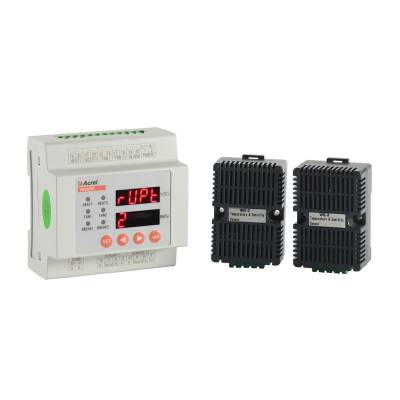

WHD20R-22/C--安科瑞导轨式两路温湿度传感器带485通讯
WHD20R-22/C--安科瑞导轨式两路温湿度传感器带485通讯
2 工作原理
温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：
传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先 设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等； 一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。除基本功能外不 同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。
3 型号说明
注: (1) WHD48，WHD72、WHD20R，WHD46 分别最多可接 1，2，3 路温湿度传感器；
(2) 每一路传感器对应二个控制输出接点（无源），分别接加热器和风扇，加热器用于升温或去湿，风扇用于 降温；
(3) WHD46 的辅助功能有：RS485 通讯功能、报警输出功能、变送功能，只能三者选一； WHD48 的辅助功能有：RS485 通讯功能； WHD72 的辅助功能有：报警输出功能、RS485 通讯功能、变送功能，后两者只能选一；
WHD20R 的辅助功能有：RS485 通讯功能、报警输出功能，二者可同时选择； “-C"表示通讯，“-J"表示报警，“-M"表示变送； (4) 传感器与控制器之间的连接线必须使用四芯屏蔽线，长度不得超过 20 米。
