| 产品特性：电力保护 | 是否进口：否 | 加工定制：否 |
| 品牌：ACREL;安科瑞 | 型号：AISD300-20K | 类型：电子式电能仪表 |
1 概述

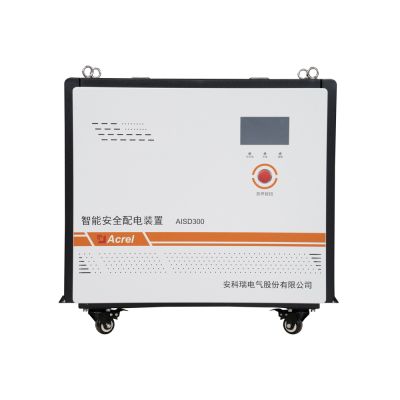

AISD300系列三相智能安全配电装置是安科瑞专为低压配电侧开发的一款智能安全配电产品，本产品主要针对低压配电系统人身触电、线路老化、短路、漏电等原因引起电气安全问题而设计。
产品主要应用于学校、加油站、医院、银行、疗养院、康复中心、敬老院、酒店宾馆、商场商铺、企事业单位、家庭电器、旅游景点等各类低压用电的场所，为场所内用电设备提供***的供电。
2 功能特点
■ 装置采用一体化整机设计，预留专门的用户接线及操作窗口，简化用户接线使用。
■ 提高供电连续性。装置负载侧电网发生单相接地故障时，电网可持续供电，装置报警，但不会切断电源，不影响用电设备继续运行。
■ 提高供电安全性。装置的输出侧负载线路发生单相接地故障时，接地点不会产生电弧火花，防止电气火灾事故发生。
■ 保障人身安全。装置限制了负载侧电网的漏电流，人体误触碰到单根供电线路时，能对人体进行保护，不会造成触电事故。
■ 监测报警功能。装置后端输出线路发生过载、过欠压、绝缘，以及装置内部超温故障时，装置发出声光报警信号。
■ 电参量测量显示。装置能实时测量输出线路的电流、电压、功率、电能、装置温度和输出线路对地绝缘电阻值，并在触摸屏上实时显示。
■ 事件记录功能。装置可存储20条事件记录，可供用户查询。
■ 急停保护功能。具有应急市电切换、浪涌保护及紧急按钮断电功能。
■ 通讯功能。装置标配无线通讯功能，支持4G无线方式。（可根据客户需求调整为RS485通讯）。通过有线组网或无线方式将数据发送到云平台，用户可以使用网页浏览器、手机APP或微信公众号对装置进行远程监测和控制。
■ 扬声器报警功能。当装置有故障发生时，可发出语音报警。
■ 手动切换市电功能。当装置内部某个模块失效造成装置无法正常供电时，可通过该操作把装置强行切换到市电输出，不会造成装置后端因断电而无法工作。
4 技术指标
项目 | 技术指标 | |
输入电压 | AC 380V，50Hz | |
输出电压 | AC 380V，50Hz | |
单机容量 | 20kVA/30kVA/40kVA，容量可定制 | |
过载保护 | 动作范围：***~130%；动作延时：3~60s | |
过欠压保护 | 欠压：80%~***；过压：***~120% | |
绝缘监测 | 监测范围 | 1~5000 kΩ（精度：±10% 或 ±10k） |
报警设置 | 1~5000 kΩ | |
响应时间 | ＜5s | |
电能测量 | 测量范围 | 0~4,294,967,295kWh |
测量精度 | 2级 | |
故障记录 | 20条记录（故障类型、故障值、故障时间） | |
报警方式 | 声光报警（其中声音可以通过消音按钮消除） | |
通讯 | 4G无线通讯模块或1路RS485接口(Modbus-RTU协议) | |
运行噪音 | ≤55dB | |
防护等级 | IP20 | |
绝缘性能 | 输入端与设备输出端、设备输入端与外壳、设备输出端与外壳之间，绝缘电阻≥100 MΩ | |
外壳与主电路之间工频耐压 | 2kV/Min | |
安装使 用环境 | 工作场所 | 无雨雪直接侵袭、无腐蚀性气体、粉尘，无剧烈震动的场所 |
工作环境温度 | -20℃~+60℃ | |
相对湿度 | ≤95% | |
海拔高度 | ≤2500m |
注：具体容量选型时请咨询相关工程师。
