| 产品特性：电量采集 | 是否进口：否 | 加工定制：否 |
| 品牌：ACREL;安科瑞 | 型号：BD100-AV/I-C12 | 类型：电子式电能仪表 |
1 概述

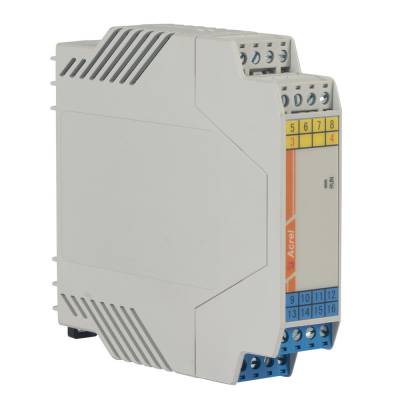

BD 系列电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量，经隔离变送成线性 的直流模拟信号或数字信号装置。产品符合 GB/T13850-1998、IEC-688 标准。
? 订货范例
型 号：BD-AI
辅助电源：AC 220V/50Hz
输 入：AC 0-*** 输 出：DC 4-20mA
型 号：BD-AI/C
辅助电源：AC 220V/50Hz
输 入：AC 0-***
输 出：DC 4-20mA 带 RS485 通讯
4.2 三相电流、电压变送器
? 用途 测量三相电流、电压信号，隔离变送输出三路模拟信号。
? 产品规格 BD—3I3 三相电流变送器 BD—3V3 三相三线电压变送器 BD—4V3 三相四线电压变送器
? 外形尺寸
接线方式
? 订货范例
例 型 号：BD-3I3
辅助电源：AC220V/50Hz 输 入：AC ***
输 出：三路 DC 4～20mA
4.3 功率变送器
? 用途 能测量有功功率，无功功率，隔离变送输出模拟信号。
? 产品规格
BD-3P 三相三线有功功率变送器
BD-3Q 三相三线无功功率变送器
BD-3P/Q/I 三相三线有功功率/无功功率/电流组合变送器
BD-4P/Q/I 三相四线有功功率/无功功率/电流组合变送器
BD-4P 三相四线有功功率变送器/频率变送器/功率因数变送器
BD-4Q 三相四线无功功率变送器
? 外形尺寸
? 接线方式
BD-3P、BD-4P 测量单相功率，接线图如下：
BD-4P 用作频率变送器时，接线图如下：
BD-4P 用作功率因数变送器时，接线图如下：
? 订货范例
例 型 号：BD-3P
辅助电源：AC220V/50Hz
输 入：电流 *** 电压 100V 功率 866W
输 出：DC 4～20mA 对应 0～866W
4.4 多电量数字变送器
? 用途
将电力系统中的电度量转换成高线性比例输出的脉冲量。该变送器带 RS485 通讯接口，采用 Modbus 协 议，可输出三相电流、电压、有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量，1～4 路模拟量可选，两路电能脉冲输出。
? 产品规格 BD-3E 三相三线多电量数字变送器 BD-4E 三相四线多电量数字变送器 BD-4EA 组合式多功能电力仪表
? 外形尺寸
接线方式
? 订货范例
例 型 号：BD-3E
辅助电源：220V/50Hz
输 入：电流 *** 电压 100V 功率 866W
输 出：40000 脉冲 / kWh
关于通讯部分的接线实例如下图所示：
正确接线方式：通讯电缆屏蔽层接大地
建议最末端仪表的 A、B 之间加匹配电阻，阻值范围为 120Ω~10 kΩ。
通讯接线仪表提供异步半双工 RS485 通讯接口，采用 MODBUS-RTU 协议，各种数据信息均可在通讯线路上传送。 理论上在一条线路上可以同时连接多达 128 个网络电力仪表，每个网络电力仪表均可设定其通讯地址（Addr）。通 讯连接建议使用屏蔽双绞线，线径不小于 0.5mm 2。布线时应使通讯线远离强电电缆或其他强电场环境
