| 产品特性：电量采集 | 是否进口：否 | 加工定制：否 |
| 品牌：ACREL;安科瑞 | 型号：ARD2-5/L | 类型：电子式电能仪表 |

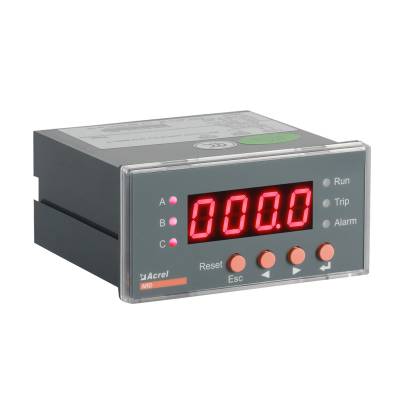

ARD2 系列智能电动机保护器（以下简称保护器）能对电动机运行过程中出现的起动超时、过载、断相、不 平衡、欠载、接地/漏电、阻塞、短路、外部故障等多种情况进行保护，并设有 SOE 故障事件记录功能，方便现 场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。本保护器具有 RS485 远程通讯接口，DC4～20mA 模拟量输出，方便与 PLC、PC 等控制机组成网络系统。实现电动机运行的远程监控.
表1
设计序列号 | 规格 | 设计序列号 | 规格 |
2（II） | 数码管显示 | 2L（II） | 液晶显示 |
表2
保护器电流规格（A） | 变比设置 | 互感器一次侧圈数 | 适用电动机额定电流Is范围（A） | 适用电动机功率（kW） |
1 | 支持 | 5 | 0.1～9999 | 0.12～440 |
5 | 1 | 0.1～9999 | 0.12～440 | |
1.6 | 不支持 | 1 | 0.4～1.6 | 0.12～0.55 |
6.3 | 1 | 1.6～6.3 | 0.75～2.2 | |
25 | 1 | 6.3～25 | 3～11 | |
100 | 1 | 25～100 | 15～45 | |
250 | 1 | 63～250 | 55～132 | |
800 | 1 | 250～800 | 160～440 |
注：保护器电流规格为1、5时，接收主回路互感器二次侧1A、***信号，主回路互感器客户自备。保护器电流规格为1.6、6.3、25、100、250、800时，保护器自配互感器，使用自配互感器测量电机回路电流。
表3
附加功能 | 代号 | 附加功能 | 代号 |
通讯接口 | C | 8路开关量输入；1路继电器输出(可编程3) | K |
漏电保护 | L | SOE事件记录 | SR |
4～20mA模拟量输出 | M | 报警输出(可编程2) | J |
注：1、ARD2/ARD2L标配电流测量功能和两路继电器输出DO1(95、96)，DO2（97、98）
2、标配15、16两路开关量输入，选配K功能后提供额外的6路开关量输入17-22及1路继电器输出DO4（11、12）；选配J功能多1路可编程继电器输出DO3（9、10）。
3通用技术指标
表4
技术参数 | 技术指标 | |
保护器辅助电源 | AC85V~265V/DC100V~350V，功耗≤7VA | |
电机额定工作电压 | AC380V/AC660V，50Hz/60Hz | |
电动机额定工作电流 | 1A（0.1～999.9A） | 采用小型专用 电流互感器 |
***（0.1～999.9A） | ||
1.6A（0.4A～1.6A） | ||
6.3A（1.6A～6.3A） | ||
2***（6.3A～2***） | ||
100A（2***～100A） | ||
250A（63A～250A） | 采用专用电流互感器 | |
800A（250A～800A） | ||
继电器输出触点，额定负载容量 | 4路， AC250V, 3A；DC30V, 3A ; | |
开关量输入 | 8路，光电隔离 | |
通讯 | RS485 Modbus协议 | |
SOE事件记录容量 | 8个事件记录 | |
环境 | 工作温度 | -10?C～55?C |
贮存温度 | -20?C～65?C | |
相对湿度 | 5﹪～95﹪不结露 | |
海拔 | ≤ 2000m | |
污染等级 | 2 | |
防护等级 | IP20 |
注：保护器电流规格为 1、5 时，接收主回路互感器二次侧 1A、*** 信号，主回路互感器客户自备。保护器电流规 格为 1.6、6.3、25、100、250、800 时，保护器自配互感器，使用自配互感器测量电机回路电流。
注：1、ARD2/ARD2L 标配电流测量功能和两路继电器输出 DO1(95、96)，DO2（97、98） 2、选配 K 功能带 2 路开关量输入 15、16 及 1 路继电器输出 DO4（11、12）； 选配 J 功能多 1 路可编程继电器输出 DO3（9、10）。
