1 概述
目前，无线技术凭借着部署容易、建设成本低、适用环境广泛等优势，数据多元化逐渐成为未来工业互联网中网络发展及应用的重要方向。AWT100数据转换模块是安科瑞电气推出的新型数据转换DTU，通讯数据转换包括2G、4G、NB、LoRa、LoRaWAN，GPS,WiFi,CE,DP等通讯方式，下行接口提供了标准RS485数据接口，可以方便的连接电力仪表、RTU、PLC、工控机等设备，仅需一次性完成初始化配置，就可以完成对MODBUS设备的数据采集；同时AWT100系列无线通讯终端采用了功能强大的微处理芯片，配合内置看门狗技术，性能可靠稳定。
外形如图1所示。

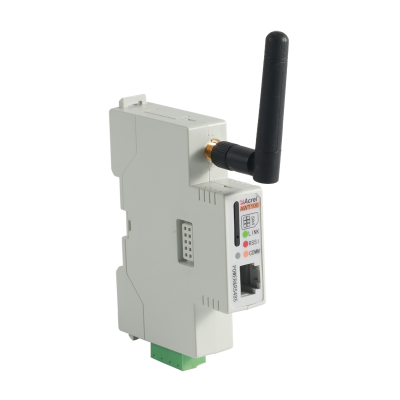

图1 AWT100无线通信终端
产品特点：
■采用单模导轨式外形，体积小巧，安装灵活方便；
■多种主流无线模块，适用各种现场环境；
■多种硬件接口方式，配合其他产品使用方便；
■丰富的通信接口协议，可以满足客户不同的需求。
可应用于行业领域如下：
■无线抄表；? ■楼宇自动化与安防；? ■机器人控制；? ■电力配网监控、电力负荷监控； ?■智能照明控制；? ■自动化数据采集；? ■工业遥控遥测；? ■高速公路、铁路数据传输；
■其他电力以及工控行业等
3 功能特点
■支持串口MODBUS RTU协议的数据采集，并通过安科瑞平台协议与安科瑞服务器通讯①。
■支持最多30个MODBUS RTU设备的数据采集。
■支持对每个MODBUS设备5个寄存器地址域的采集，每个寄存器地址范围不超过64个。
■支持对每个MODBUS地址范围预设报警地址以及报警值触发报警。每个地址域报警地址目前最多5个。
■支持服务器MODBUS或者LoRa透传通讯。
■支持固定IP和动态域名解析方式连接数据中心。
■支持透明传输协议，通用模式（主动轮抄，定时上报），MQTT协议，智慧用电无线协议，预付费无线协
议等，可定制开发。
■ AWT100-LW无线通信终端可通过LoRa通讯将数据上传至服务器。
■ AWT100-GPS无线模块可以测量地理位置定位，获取经纬度和卫星时间。
■ AWT100-WiFi无线模块可以根据热点名称和密码自动接入WIFI热点，实现485与WIFI的数据透传，也可使用我司云平台协议。
■ AWT100-CE可以实现485转以太网的数据传输。可做TCP客户端，支持透传或我司云平台协议。
■ AWT100-DP可以实现ProfiBus转MODBUS的数据传输。
注：①AWT100-2G/NB/4G无线通信终端能通过安科瑞平台协议与安科瑞服务器通讯。
5 技术参数
参数名称 | AWT100-4G | AWT100-NB | AWT100-2G |
工作频段 | LTE-FDD B1 B3 B5 B8 LTE-TDD B34 B38 B39 B40 B41 CDMA B1 B5 B8 GSM 900/1800M | H-FDD B1 B3 B8 B5 B20 | GSM 850 EGSM 900 DCS 1800 PCS 1900 |
传输速率 | LTE-FDD 下行速率150Mbps 上行速率50Mbps LTE-TDD 下行速率130Mbps 上行速率35Mbps CDMA 下行速率3.1Mbps 上行速率1.8Mbps GSM 下行速率107Kbps 上行速率85.6Kbps | 下行速率25.2Kbps 上行速率15.62Kbps | GPRS 下行速率85.6kbps 上行速率85.6kbps |
下行 | RS485通讯 | ||
上行 | 4G通讯 | NB-IoT通讯 | 2G通讯 |
SIM卡电压 | 3V，1.8V | ||
工作电流 | 静态功耗：≤1W，瞬态功耗：≤3W | ||
天线接口 | 50Ω/SMA（母头） | ||
串口类型 | RS-485 | ||
波特率 | 4800bps、9600bps、19200bps、38400bps（默认9600bps） | ||
工作电压 | DC24V或AC/DC220V① | ||
工作温度 | -10℃～55℃ | ||
储存温度 | -40℃～85℃ | ||
湿度范围 | 0～95% 非冷凝 |
参数名称 | AWT100-LoRa | AWT100-LW | AWT100-LW868 | AWT100-LW923 | AWT100-LORAHW |
工作频段 | 460～510MHz | 470MHZ | 863-870MHZ | 920-928MHZ | 860-935MHZ |
传输速率 | LoRa 62.5kbps | ||||
下行 | RS485通讯 | ||||
上行 | LoRa通讯 | ||||
工作电流 | 静态功耗：≤0.5W，瞬态功耗：≤1W | ||||
天线接口 | 50Ω/SMA（母头） | ||||
串口类型 | RS-485 | ||||
波特率 | 4800bps、9600bps、19200bps、38400bps（默认9600bps） | ||||
工作电压 | DC24V或AC/DC220V① | ||||
工作温度 | -10℃～55℃ | ||||
储存温度 | -40℃～85℃ | ||||
湿度范围 | 0～95% 非冷凝 |
参数名称 | AWT100-GPS | AWT100-WiFi | AWT100-CE | AWT100-DP |
工作 | 定位精度：2.5-5m | 支持2.4G频段 WiFi速率：115200bps | 以太网速率10/100M自适应 |
Profibus地址：1~125。（注） |
下行 | RS485通讯 | |||
上行 | GPS定位 | WiFi无线 | 以太网通讯 | Profibus通讯 |
工作电流 | 静态功耗：≤1W，瞬态功耗：≤3W | 静态功耗：≤0.5W， 瞬态功耗：≤1W | ||
接口 | 50Ω/SMA（母头） | RJ45 | DP9头 | |
串口类型 | RS-485 | |||
波特率 | 4800bps、9600bps、19200bps、38400bps（默认9600bps） | |||
工作电压 | DC24V或AC/DC220V① | |||
工作温度 | -10℃～55℃ | |||
储存温度 | -40℃～85℃ | |||
湿度范围 | 0～95% 非冷凝 |
注：①AC/DC220V供电需要外配AWT100-POW电源模块。
②Profibus通讯速率：9.6kbps、19.2kbps、45.45kbps、93.75kbps、187.5kbps、500kbps、1.5Mbps、3Mbps、6Mbps、12Mbps。
数据交换长度：输入总长度<=224字节，输出总长度<=224字节。
下行仪表接入数量：1~80。
